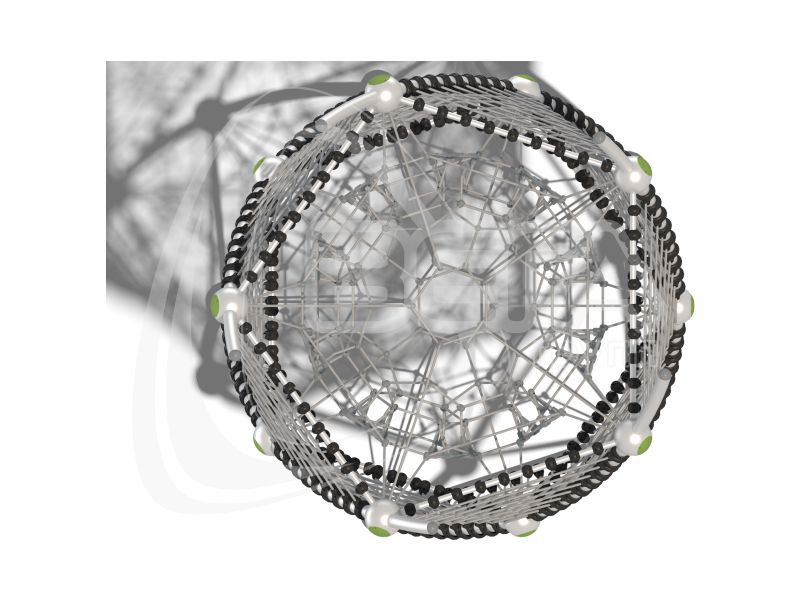

Гибкие элементы для лазания ДНК-Телескоп ККК519.00.1

ККК519.00.1
ККК519.00.1
ККК519.00.1
ККК519.00.1
Паттерн
Габариты, ДхШхВ
3.14 х 3.14 x 6.40 м
Масса изделия, кг
935,5

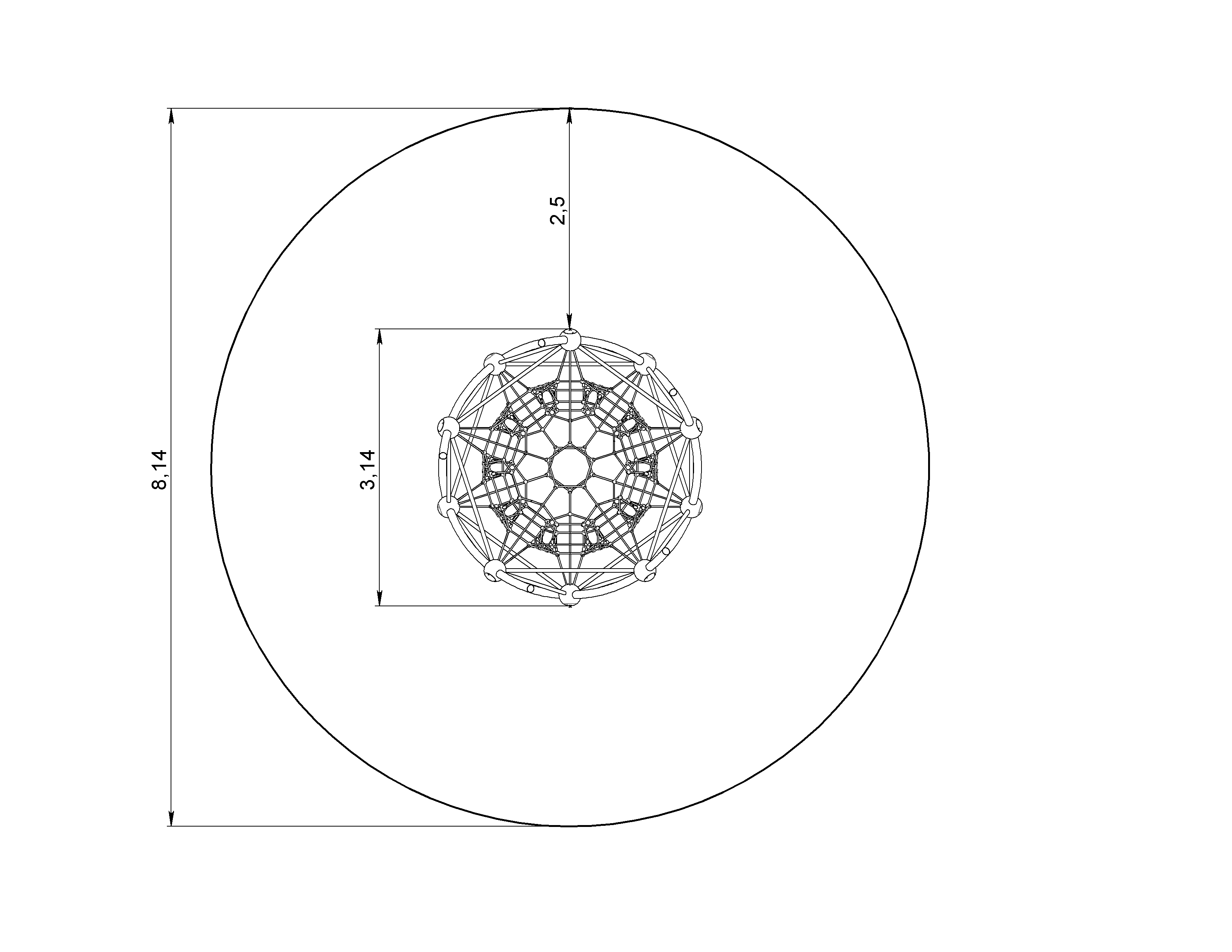

Размеры площадки для установки
Не менее 8,14 х 8,14 м
Возраст
7-14 лет
Гарантийный срок
12 месяцев
Назначенный срок службы
5 лет
Соответствие стандартам
Данное изделие спроектировано и изготовлено согласно ТР042/2017, ГОСТ Р 52169-2012 и соответствует требованиям ТУ 28.99.32-001-09880273-2019
Требуемая минимальная толщина синтетического покрытия
75 мм
В закладки
Возрастная группа
7-14 лет
Макс. кол-во человек
12
Макс. высота падения
1,9 м

Инновационные канатные комплексы и системы внесут разнообразие в классический набор МАФов и вдохнут новизну в любую проектируемую и уже существующую уличную игровую площадку. После долгой работы над новой линейкой предлагаем яркое, современное и по-настоящему актуальное спортивно-развивающее оборудование на основе надёжных и безопасных канатных систем. Канатные комплексы создают для детей безопасную альтернативу лазания по деревьям, способствует как их физическому, так и умственному развитию, помогают вырабатывать силу, ловкость, чувство координации и логику. При проектировании и выборе материалов учтены все требования безопасности, предъявляемые к детскому игровому и спортивному оборудованию не только в России, но и за рубежом. Конструкция комплекса обладает максимальной устойчивостью и прочностью деталей каркаса и всех элементов, несущих нагрузку при использовании. Конструкция разработана таким образом, чтобы ребенок внутри был застрахован от падения вниз с высоты более, чем на 30 см. Схема натяжения, прочность, упругость и мягкая гибкость канатов обеспечивают полную безопасность ребенка при потере им равновесия во время активного покорения высоты.

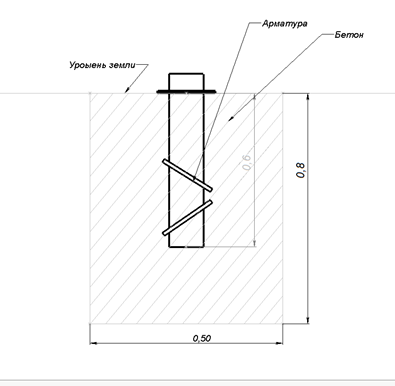

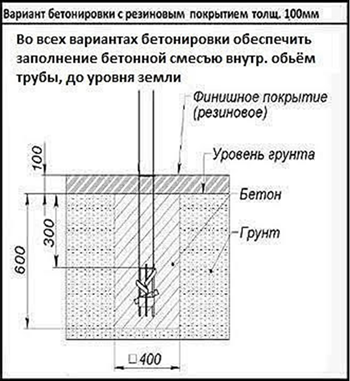

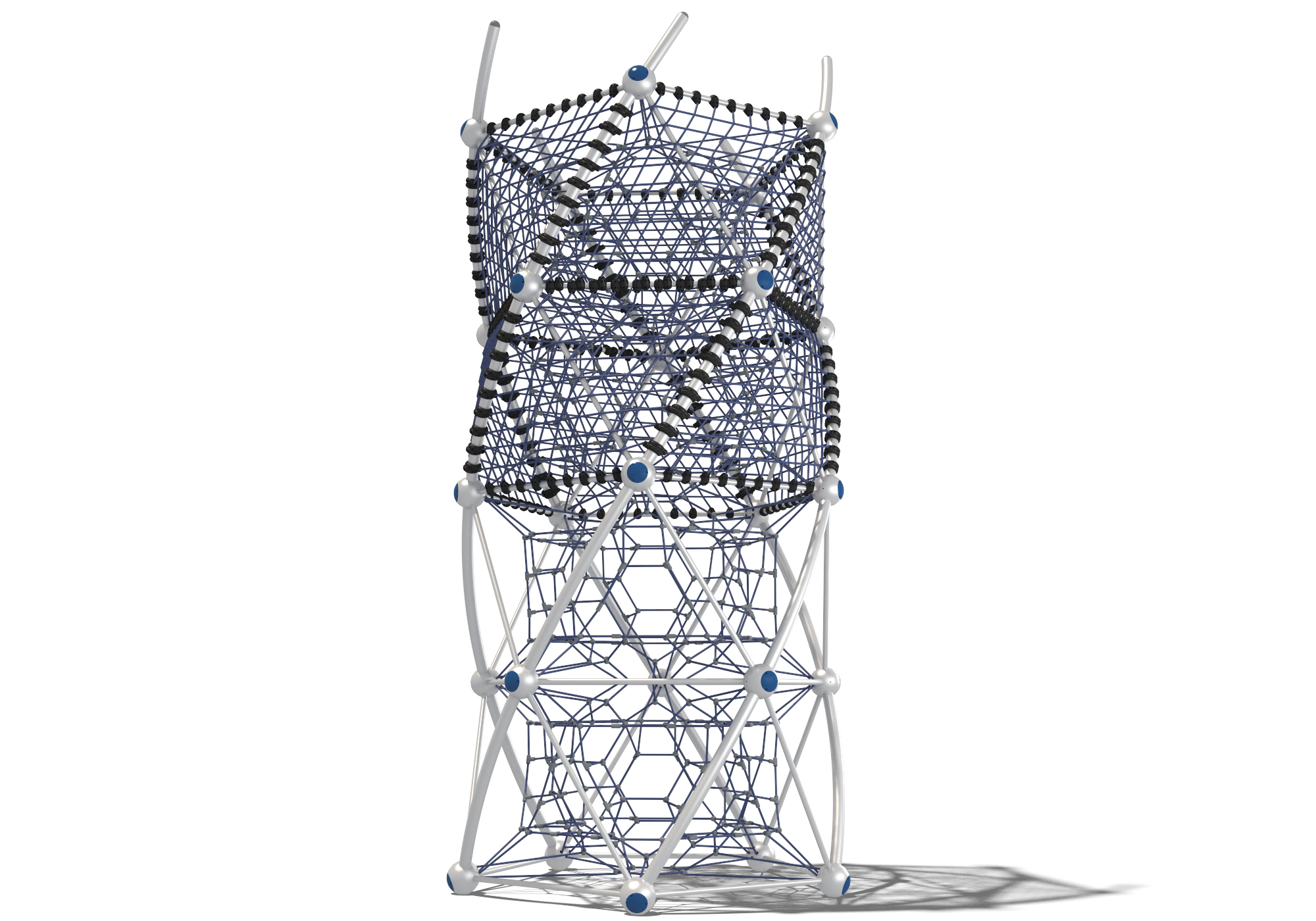

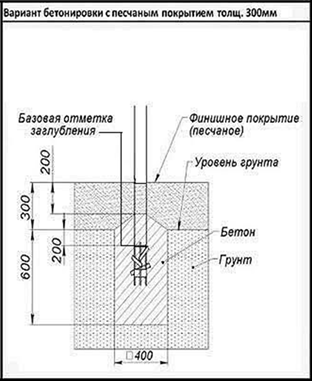

  • Несущая конструкция (каркас) выполнена из стоек в количестве 25 шт. и перемычек для канатного комплекса в количестве 45 шт. Опорные стойки выполнены из трубы диаметром не менее 89 мм с толщиной стенки не менее 2,0 мм. Перемычки выполнены из стальной трубы диаметром не менее 42,3 мм, с толщиной стенки не менее 3,2 мм. Конструкция устанавливается с помощью специальных закладных деталей из трубы 89 мм в количестве 5 шт. и арматуры длиной не менее 200 мм, диаметром не менее 8 мм методом бетонирования. Точки опоры основной конструкции образуют правильный пятиугольник, а перемычки, установленные под углом к поверхности основания, образуют скрученную пятиугольную призму.
  • Перемычки, стяжки каркаса крепятся системой надежного болтового соединения деталей и фиксируются в посадочных отверстиях специальных соединительных шаров с крышками (сфера ф250 мм) в количестве 25 шт. Ребра жесткости расположены таким образом, что по всей внешней поверхности комплекса образуются проёмы треугольной формы.
  • Сферы выполнены из высокопрочного сплава алюминия. В каждый соединительный шар монтируются натяжитель канатов и фиксатор натяжителя канатов для крепления канатных лазов.
  • Внутреннее пространство комплекса из нескольких этажей заполнено канатами для лазания, а внешние проемы верхних ярусов башни закрыты страховочными сетками. Канатные лазы, страховочные сетки крепятся к перемычкам из металлической трубы диаметром не менее 42,3 мм при помощи полухомутов 42-канат алюминий. Лазы и сетки изготавливаются из комбинированного шестипрядного каната диаметром не менее 16 мм, который состоит из полипропиленовых прядей, шести оцинкованных жил и усиленного центрального полипропиленового сердечника для увеличения прочности и гибкости, что позволяет использовать его для конструкций сложных форм. Материал каната устойчив к воздействию УФ-излучения, не выгорает, хорошо сопротивляется механическим воздействиям. Все соединительные элементы, используемые для плетения сеток и лазов, изготавливаются из алюминиевого сплава на автоматизированной линии.
  • Элементы к каркасу крепятся при помощи пластиковых хомутов из стеклонаполненного полиамида, фиксирующихся болтовыми соединениями, скрытыми в конструкции хомута. Использование стекловолоконного наполнителя увеличило прочностью, жесткость, стойкость к теплу и растрескиванию. Для надежной фиксации хомутов предусмотрены уплотнительные резиновые вставки, благодаря чему хомут плотно прилегает к трубе, не скользит в процессе эксплуатации.
  • Все открытые болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны и защищены травмобезопасными пластиковыми колпачками.
  • В местах обрезки труб (стойки верхняя короткая 3 шт. и верхняя длинная 2 шт.) предусмотрены круглые пластмассовые декоративные заглушки, зафиксированные на трубе при помощи заклепок. Заглушки изготовлены путем литья пластика на термопластичных автоматах.
  • Все металлические конструкции городка подвергаются обезжириванию, промывке, барботажу, травлению, а затем защитному оцинкованию или нанесению цинкосодержащего грунта с последующей окраской в автоматической линии. Окраска – полиэфирная порошковая с высокотемпературной сушкой. Порошковая краска имеет высокую стойкость к климатическим условиям и эстетичный внешний вид. Изделия из металла имеют плавные радиусы закругления и тщательную обработку швов. Сварные швы гладкие и исключают возможность травмирования пользователей при контакте.
  • На изделие установлена идентификационная табличка.

Условия монтажа

Установка оборудования проводится на ровной площадке, свободной от насаждений (см. рекомендации Министерства Регионального Развития РФ от 27 декабря 2011 г. № 613 "Об утверждении Методических рекомендаций по разработке норм и правил по благоустройству территорий муниципальных образований"), в соответствии с требованиями завода-изготовителя. При нарушении требований к монтажу и установке изделий гарантийные обязательства снимаются с завода-изготовителя.



* Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.
