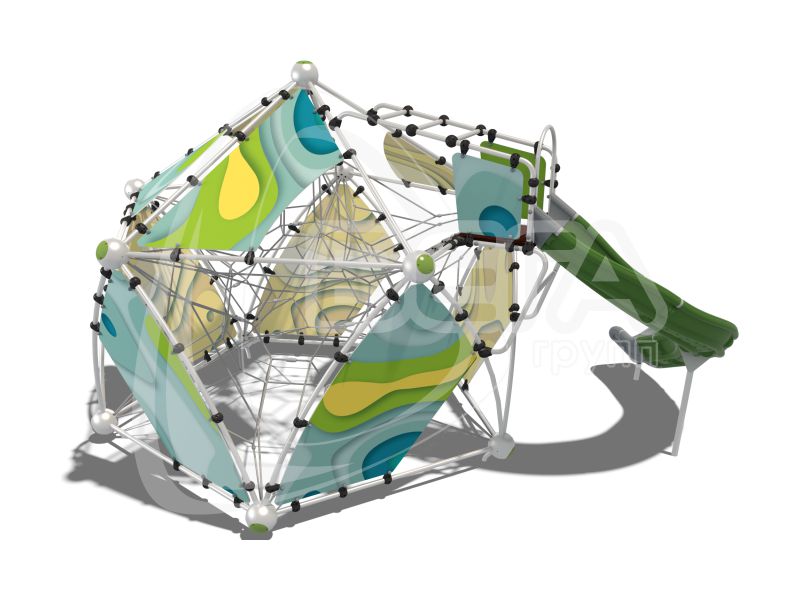

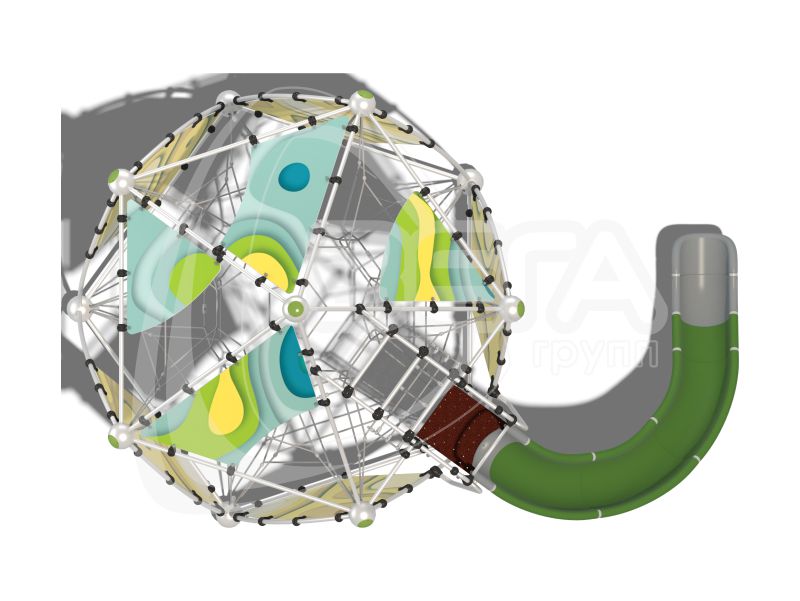

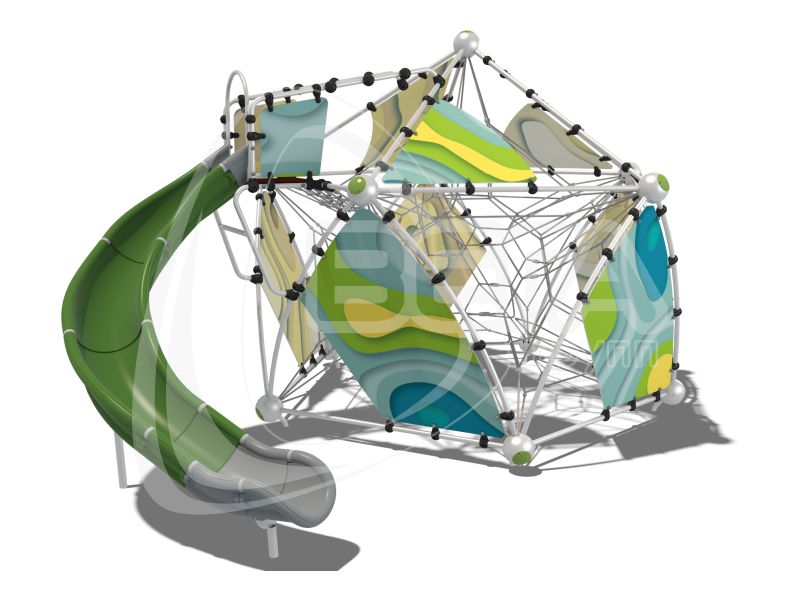

Гибкие элементы для лазания "Центавр" (паттерн "Papercut") ККК504.00.1

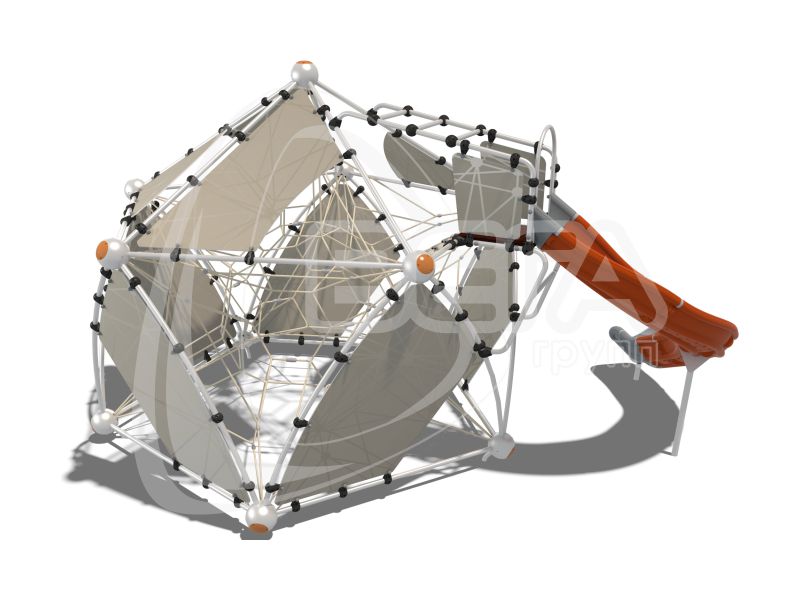

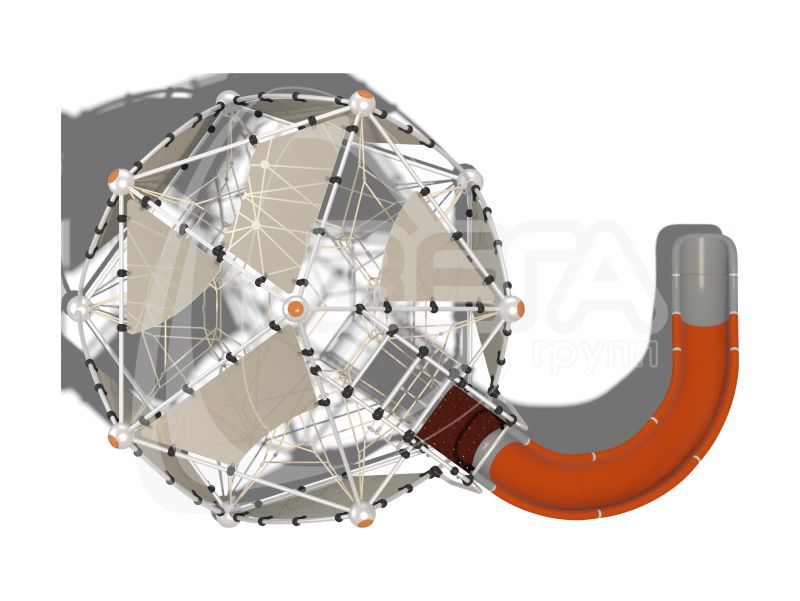

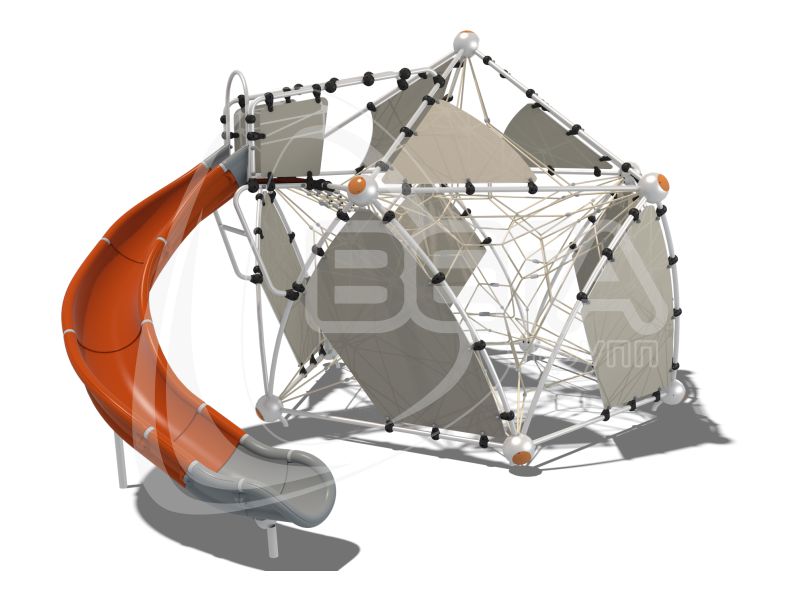

Гибкие элементы для лазания "Центавр" (паттерн "Vector") ККК504.00.10
размер
6.71 4.01 3.45 м
возраст
7-12 лет
В закладки
Возрастная группа
7-12 лет
Макс. кол-во человек
8
Макс. высота падения
2,5 м

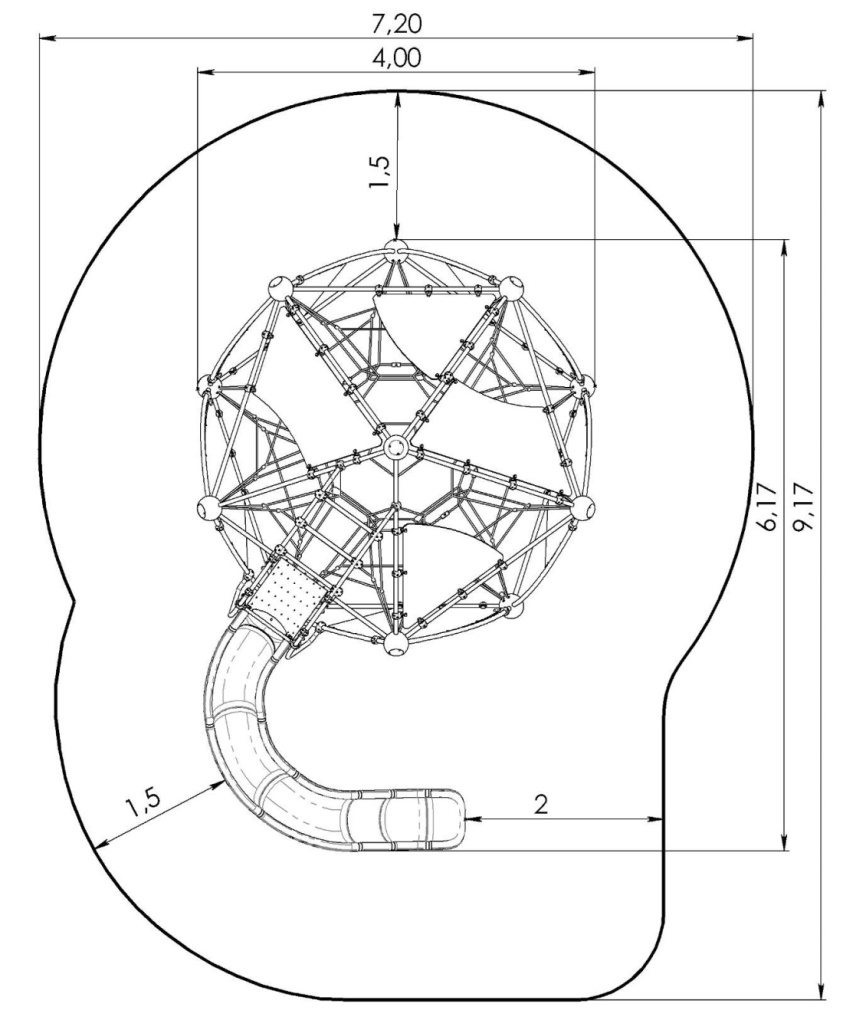

Зона безопасности
66,02 м
Высота спуска
2,3 м
  • Описание
  • Спецификация
  • Комплектация
  • Фото на площадках
  • Видео
  • Файлы для скачивания
  • Инновационные канатные комплексы и системы от компании "ВегаГрупп" внесут разнообразие в классический набор МАФов и вдохнут новизну в любую проектируемую и уже существующую уличную игровую площадку.

    После долгой работы над новой линейкой, мы готовы предложить рынку объективно яркое, современное и по-настоящему актуальное спортивно-развивающее оборудование на основе надёжных и безопасных канатных систем.

    Размеры:

    Длина - не менее 6,00 м

    Ширина - не менее 4,00 м

    Высота - не менее 3,30 м

    Описание и назначение

    Этот яркий и необычный комплекс, отделанный пластиковыми панелями с фантазийными паттернами, внутри состоит из системы канатов. Комплекс дополняет наборный спуск.

    Техническое описание конструкции ***

    Производитель оставляет за собой право выбора материалов изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик***.

    Несущая конструкция комплекса должна быть выполнена из металлической трубы диаметром не менее 42,3 мм с толщиной стенки 3,2 мм. Точки опоры конструкции должны быть расположены на площадке таким образом, что образуют правильный пятиугольник. Опоры также должны быть соединены между собой стяжками из металлической трубы диаметром не менее 42,3 мм с толщиной стенки 3,2 мм. Ребра жесткости должны быть расположены таким образом, что по всей внешней поверхности комплекса образуются проёмы правильной треугольной формы. В проемы должны быть установлены панели из подготовленной фанеры толщиной не менее 10мм. Пластиковые панели окрашиваются на специальном UV-принтере износостойкими красками с нанесением стилизованного изображения и покрываются износостойким лаком. Система надежного болтового соединения деталей каркаса фиксируется в посадочных отверстиях соединительных сфер из высокопрочного сплава алюминия.

    Спуск должен быть изготовлен из линейного полиэтилена низкого давления методом ротоформования. Элементы составных пластиковых спусков должны быть скреплены между собой алюминиевыми соединительными вставками. Спуск должен иметь стойки-опоры для дополнительной фиксации.

    Перед спуском должна располагаться площадка с противоскользящей просечкой (изготовленная методом вырубки из стального листа толщиной не менее 1,5мм и дополнительными ребрами жесткости).

    Боковые панели площадки спуска должны быть изготовлены из подготовленной фанеры толщиной не менее 10мм. Пластиковые панели окрашиваются на специальном UV-принтере износостойкими красками с нанесением стилизованного изображения и покрываются износостойким лаком.

    Все металлические элементы конструкции должны быть предварительно подвергнуты защитному цинкованию. Окраска – полиэфирная порошковая с высокотемпературной сушкой.

    *** Данное описание носит рекомендательный характер.

    Подробнее
    • Несущая конструкция комплекса должна быть выполнена из металлической трубы диаметром не менее 42,3мм с толщиной стенки 3,2мм.
    • Опоры также должны быть соединены между собой стяжками из металлической трубы диаметром не менее 42,3мм с толщиной стенки 3,2мм.
    • Система надежного болтового соединения деталей каркаса фиксируется в посадочных отверстиях соединительных сфер из высокопрочного сплава алюминия.
    • Спуск должен быть изготовлен из линейного полиэтилена низкого давления методом ротоформования.
    • Элементы составных пластиковых спусков должны быть скреплены между собой алюминиевыми соединительными вставками.
    • Спуск должен иметь стойки-опоры для дополнительной фиксации.
    • Перед спуском должна располагаться площадка с противоскользящей просечкой (изготовленная методом вырубки из стального листа толщиной не менее 1,5мм и дополнительными ребрами жесткости).

    ** Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.

    *** Данное описание носит рекомендательный характер.

    Подробнее
  • Комплектация
    Канатный лаз для ККК504
    1
    Канатный переход для ККК504 (сфера 250)
    1
    Упор канатного перехода для СРО253.01
    2
    Перемычка №1 ф42 L-2083мм для СРО253.01 (бриллиант)
    15
    Перемычка №2 ф42 L-2120мм для ККК504 (бриллиант)
    10
    Шар №1 для СРО253.01 (сфера ф250) (бриллиант)
    5
    Шар №2 для СРО253.01 (сфера ф250) (бриллиант)
    5
    Шар №3 для СРО253.01 (сфера ф250) (бриллиант)
    1
    Крышка шара (ф250мм)
    11
    Натяжитель на 5 канатов
    6
    Натяжитель на 4 каната
    5
    Фиксатор натяжителя канатов (сфера 250мм)
    11
    Панель №1 для ККК504 (Фанера 12х1740х1795) сфера 250
    3
    Панель №1 для ККК504 (Фанера 12х1740х1795) сфера 250
    2
    Панель №2 для ККК504 (Фанера 12х825х2005) сфера 250
    2
    Панель №3 для ККК504 (Фанера 12х990х1091) сфера 250
    2
    Панель боковая площадки спуска СРО253.01 (Фанера 12х593х645мм)
    2
    Площадка с пуклевкой для СРО253.01
    1
    Закладная деталь (ф42х3.2 L-610мм) для ККК504 (сфера 250) (бриллиант)
    5
    Тройник 27/42
    90
    Тройник 42/42
    12
    Держатель крепления панели фанерной 2016
    88
    Тройник (сб) на канаты алюминий
    8
    Труба верхняя каркаса балкона для СРО253.01 (бриллиант)
    2
    Труба (ф42,3х2,8 L-630мм) (бриллиант)
    1
    Поручень открытого спуска для ККК504.00 (бриллиант)
    1
    Пластина крепления открытого спуска 2019 (Фанера 12х134х80мм)
    2
    Элемент стартовый открытого спуска 2019
    1
    Элемент прямой открытого спуска 2019
    1
    Элемент угловой открытого спуска 2019
    3
    Элемент гнутый открытого спуска 2019
    1
    Элемент финишный открытого спуска 2019
    1
    Труба соединительная алюминиевая (70х80) открытого спуска
    12
    Закладная №2 открытого спуска 2019
    1
    Закладная под финишный элемент открытого спуска 2019
    1
    Труба опорная под площадку для ККК504.00 (бриллиант)
    2
    Перемычка под площадку прямая для ККК504.00 (бриллиант)
    1
    Перемычка под площадку гнутая для ККК504.00 (бриллиант)
    1
    Шильд для ККК504 (Центавр)
    1
    Винт М8х25 DIN 912 с внутр шестигр, оц
    8
    Болт М8х90 DIN 933 оц.
    2
    Шайба М8 DIN 9021 (ГОСТ 6958-70) усил, оц
    2
    Гайка М6
    90
    Гайка М6
    424
    Шайба М10 DIN125 плоская
    26
    Шайба М16 DIN125 плоская, оц
    10
    Гровер 16 оц.
    5
    Шайба М12
    2
    Болт М6х25
    2
    Заклёпка комб 4,0х16 алюминиевая DIN7337
    33
    Гайка М8 (самоконтрящаяся)
    8
    Болт М16х135 c полной резьбой
    5
    Заглушка малая на болт
    94
    Заглушка малая на болт
    26
    Винт М10х40 ISO7380 полукр гол, внутр шестигр, нерж
    2
    Винт М12х110 DIN 912 цилиндр гол, внутр шестигр, оц
    2
    Винт М6х30 ISO7380 полукр гол, внутр шестигр, нерж
    11
    Болт М16х60 DIN 933 с шестигр гол, оц
    5
    Закладная под трубу ф42,3 (арматура 200 мм) (сварка)
    5
    Закладная под трубу ф57 (арматура 200 мм) (сварка)
    1
    Винт М6х30 DIN912 цилиндр гол, внутр шестигр, оц
    88
    Винт М6х20 DIN 912 цилиндр гол, внутр шестигр, оц
    384
    Винт М6х30 DIN912 цилиндр гол, внутр шестигр, оц
    24
    Гайка М8 (колпачковая)
    2
    Саморез 5,5х25 кровельный, по мет, со сверл, оц
    83
    Саморез 5,5х25 кровельный, по мет, со сверл, оц
    212
    Шайба М8 DIN 9021 усил, оц
    92
    Болт М10х70 DIN 933 кв гол, полн резьба, оц.
    26
    Болт М16х60 DIN 933 с шестигр гол, оц
    50
    Полухомут 42- канат алюминий
    16
    Гайка М8 (самоконтрящаяся)
    8
    Винт М8х40 DIN912 с внутр шестигр
    8
