Игровой комплекс Сапсан МД104.00.1

МД104.00.1
МД104.00.1
МД104.00.1
МД104.00.1
Габариты, ДхШхВ
5.33 х 2.17 x 2.42 м
Масса изделия, кг
438,28

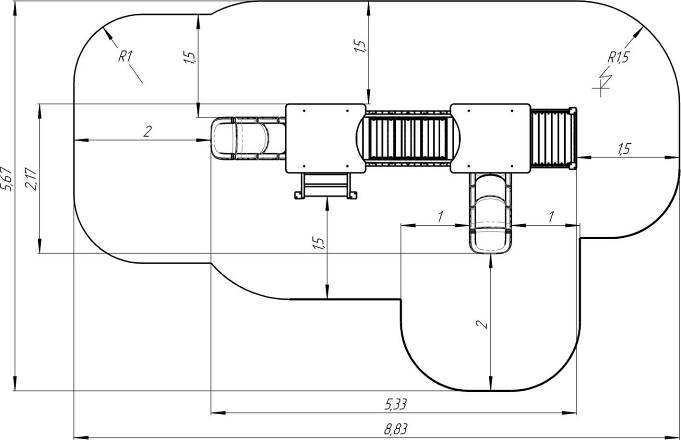

Размеры площадки для установки
Не менее 5,67 х 8,83 м
Возраст
3-7 лет
Гарантийный срок
12 месяцев
Назначенный срок службы
5 лет
Сведения о сертификате
ЕАЭС RU C-RU.HA46.B.00268/20 с 01.06.20 по 31.05.25
Соответствие стандартам
Данное изделие спроектировано и изготовлено согласно ТР042/2017, ГОСТ Р 52169-2012 и соответствует требованиям ТУ 28.99.32-001-09880273-2019
Требуемая минимальная толщина синтетического покрытия
20 мм
В закладки
Возрастная группа
3-7 лет
Макс. кол-во человек
9
Макс. высота падения
0,66 м
Зона безопасности
50,07 м
Высота спуска
0,6 м

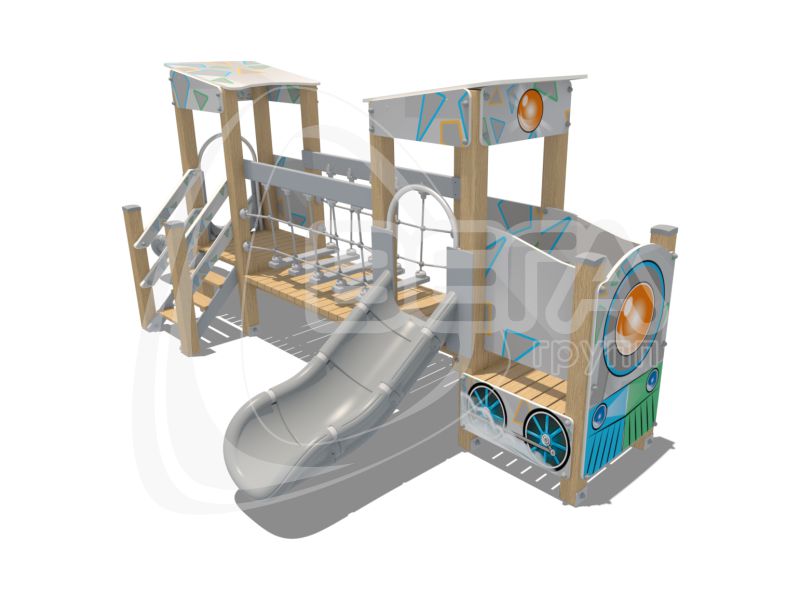

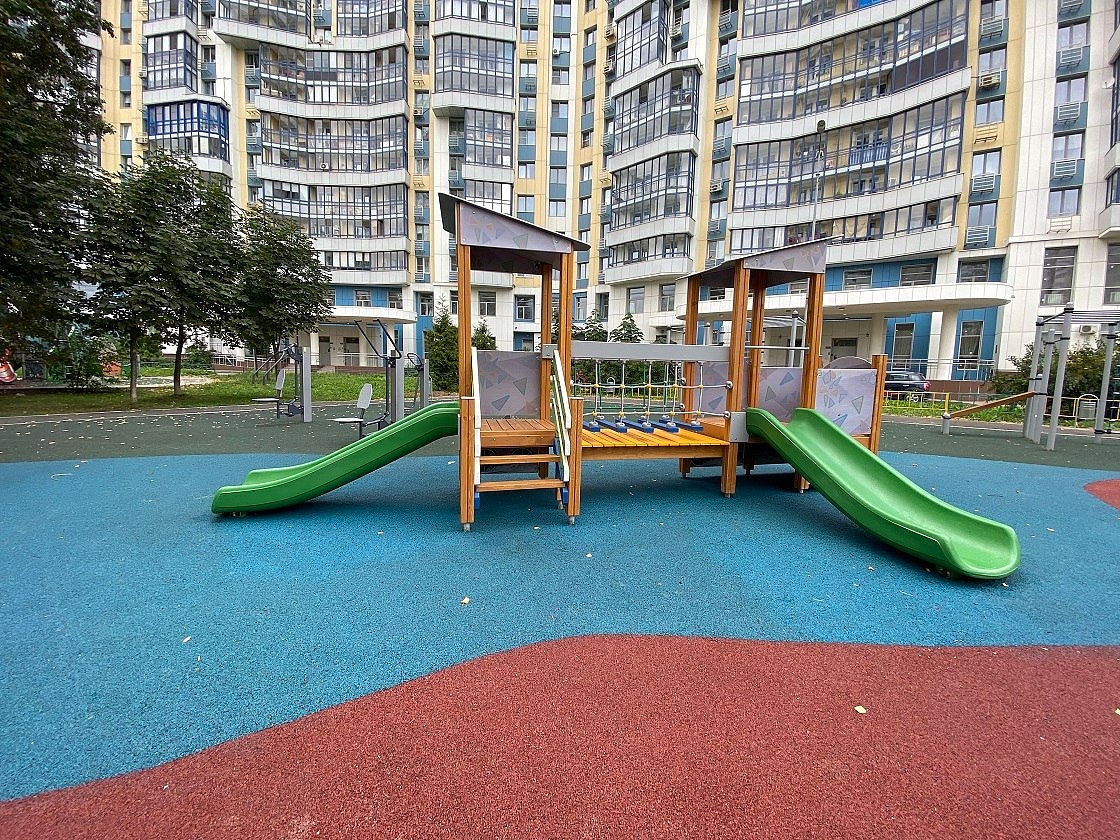

Комплектация: Сапсан состоит из декоративных панелей фанеры и деревянного каркаса (столбы, площадки) на металлических опорных стойках. Оборудован двумя открытыми прямыми наборным пластиковыми спусками, деревянной лестницей 600 мм, канатным подвесным мостиком, перемычками и перекладинами, игровыми накладками и декоративными деталями.

Каждый ребенок с удовольствием играет в детский уличный игровой транспорт, превращается в капитана, отважного пилотом или машиниста. Тематические элементы позволяют ребятам развивать сообразительность и двигательные функции на тех моделях, которые уже хорошо знакомы им по городским пейзажам, морским сюжетам и мультфильмам с техникой. Детская фантазия безгранична. Машинки, паровозики, кораблики и игрушечные самолеты всегда собирают вокруг себя большое количество любознательных малышей. Это немаловажно, ведь дети учатся общаться со сверстниками во время коллективной игры.

  • Деревянный каркас состоит из столбов 92x92 мм длиной 2100 мм (4 шт.), длиной 1300 мм (2 шт.), длиной 2300 мм (4 шт.), длиной 900 мм (2 шт.). Со всех сторон столба выполнен технологический паз.
  • Каркас крепиться с помощью опорных закладных под стойки в количестве 12 шт.
  • Опорные закладные представляют собой цельнометаллическую конструкцию из стальных труб диаметром не менее 42,3 мм, с толщиной стенки не менее 3,2 мм и площадки из стального листа толщиной не менее 5 мм. Монтаж конструкции выполняется методом бетонирования.
  • Площадки (3 шт.) выполнены из опорных досок основания размером 40х140х728 мм (по 4 шт.), фиксирующихся с помощью уголков крепления к брусу (8 шт.) и досок настила 30х100 мм.
  • Канатный подвесной мостик выполнен из канатных сеток (2 шт.), досок-перил 40х140х1690 мм (2 шт.) и ступенек 40х90х700 мм (5 шт.). Страховочная часть мостика выполнена из опорных досок основания (2 шт.) размером 40х140х1690 мм и досок настила 40х90х800 мм (16 шт.). Канат крепится к доскам с помощью пластин для крепления.
  • Деревянная лестница 600 мм выполнена из двух опорных досок под ступеньки размером 40х90 мм, шести досок-перил 40х90 мм и из трех досок-ступенек 30х130 мм, фиксирующихся с помощью уголков 35х35 мм (6 шт.).
  • Пластиковые элементы открытых спусков изготовлены из линейного полиэтилена низкого давления методом ротоформования. Элементы наборного пластикового спуска должны быть скреплены между собой алюминиевыми соединительными вставками и закреплены болтами. Составной спуск оборудован поручнем для входа на спуск, побуждающим ребенка садится на спуске для обеспечения безопасности. Спуск фиксируется на уровне земли с помощью закладной под трубу методом бетонирования.
  • Поручень спуска (2 шт.) выполнен из металлической трубы диаметром не менее 21,3 мм, толщиной не менее 3,2 мм.
  • Накладка на столб (4 шт.), панель крыши (2 шт.), панель боковая (12 шт.), панель передняя (3 шт.), панель боковая открытого спуска (4 шт.), пластина крепления открытого спуска (4 шт.) изготовлены из влагостойкой ламинированной фанеры FOF толщиной не менее 12 мм. Кромки фанеры закруглены и шлифованы.
  • Панели крепятся между собой при помощи металлических универсальных уголков крепления 90° в количестве 8 шт., фиксирующихся болтовыми соединениями. Панели крепятся к деревянному каркасу с помощью уголков крепления к брусу (32 шт.).
  • Канатная сетка изготавливается из комбинированного шестипрядного каната диаметром не менее 16 мм, который состоит из полипропиленовых прядей, шести оцинкованных жил и усиленного центрального полипропиленового сердечника для увеличения прочности и гибкости, что позволяет использовать его для конструкций сложных форм. Материал каната устойчив к воздействию УФ-излучения, не выгорает, хорошо сопротивляется механическим воздействиям. Все соединительные элементы, используемые для плетения сеток и лазов, изготавливаются из алюминиевого сплава на автоматизированной линии.
  • Все открытые болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны и защищены травмобезопасными пластиковыми колпачками.
  • Все изображения печатаются износостойкими красками на UV-принтере с нанесением стилистического изображения и покрытием дополнительным финишным слоем защитного антивандального двухкомпонентного лака, который образует прочную износостойкую пленку. Готовое покрытие химически инертно, не токсично, гипоаллергенно, устойчиво к трению, царапинам, к воздействию агрессивной среды; не имеет запаха. Изображения чёткие, с глянцем, не портятся при воздействии солнечных лучей, влаги, пара, при низких и высоких температурах. Антивандальное покрытие моется, позволяет легко удалять краску, граффити, клей от объявлений. Покрытие не оказывает негативного воздействия на свойства и характеристики обработанного материала, соответствует санитарным, экологическим нормам и пожаробезопасно.
  • Металлические элементы подвергаются обезжириванию, промывке, барботажу, травлению, а затем защитному оцинкованию или нанесению цинкосодержащего грунта с последующей окраской в автоматической линии. Окраска – полиэфирная порошковая с высокотемпературной сушкой. Порошковая краска имеет высокую стойкость к климатическим условиям и эстетичный внешний вид. Изделия из металла имеют плавные радиусы закругления и тщательную обработку краев.
  • Все деревянные детали (столбы, доски) изготавливаются из хвойных пород дерева. Доски проходят процесс камерной сушки, рейсмусования. Для формирования столбов 92х92 мм склеиваются две доски под высоким давлением на прессе. После финишной сушки проходят калибровку и профилирование с целью получения точных геометрических форм профиля. Со всех сторон столба выполняется технологический паз для уменьшения внутреннего напряжения, равномерного выделения влаги, снижения вероятности растрескивания древесины в процессе усадки/ деформации, для безопасного крепления различных панелей, элементов. Детали пропитаны современными составами в 2 слоя и обработаны двумя слоями финишного лака, которые обеспечивают как образование лаковой пленки на поверхности, так и защиту древесины от влаги, перепадов температуры, плесени и насекомых, препятствуют выцветанию и структурному разрушению.
  • На изделие установлена идентификационная табличка.

Условия монтажа

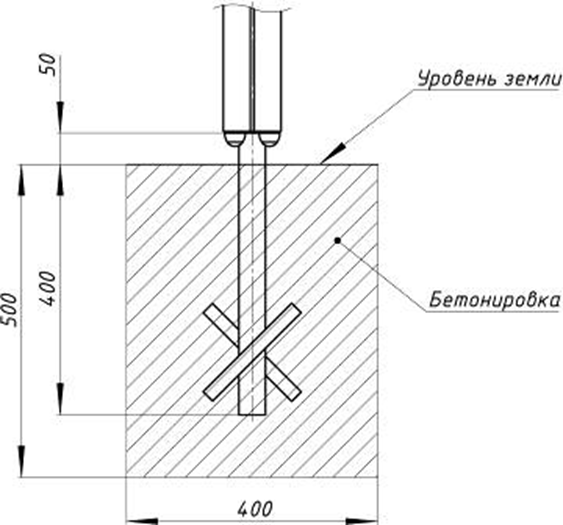

Установка оборудования проводится на ровной площадке, свободной от насаждений (см. рекомендации Министерства Регионального Развития РФ от 27 декабря 2011 г. № 613 "Об утверждении Методических рекомендаций по разработке норм и правил по благоустройству территорий муниципальных образований"), в соответствии с требованиями завода-изготовителя. При монтаже и бетонировке стоек из деревянного бруса расстояние от финишного покрытия до нижней точки бруса при вертикальном расположении стойки должно быть не более 50 мм, а при наклонном расположении стоек - не более 70 мм. При нарушении требований к монтажу и установке изделий гарантийные обязательства снимаются с завода-изготовителя.



* Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.
