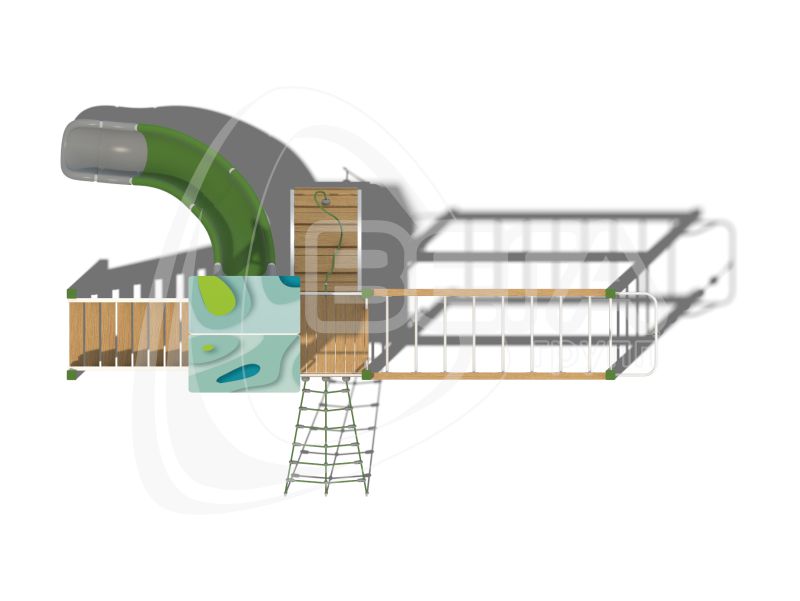

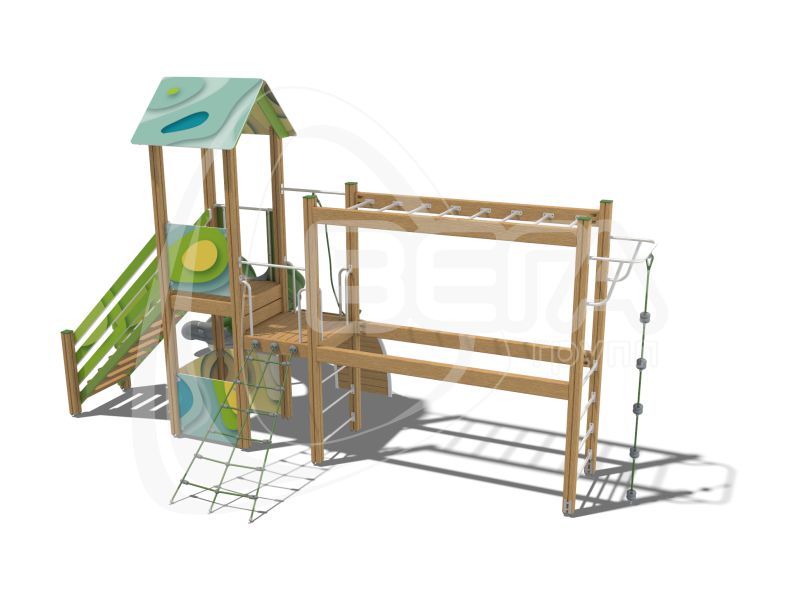

Детский городок "Рязань" (серия "Papercut") ДГ108.00.1.1

Детский городок "Родос" (паттерн "Vector") ДГ001.2.10

идет загрузка 3D модели

размер

5.90 3.82 3.51 м

возраст

7-12 лет

В закладки

Возрастная группа

7-12 лет

Макс. кол-во человек

Макс. высота падения

2,4 м

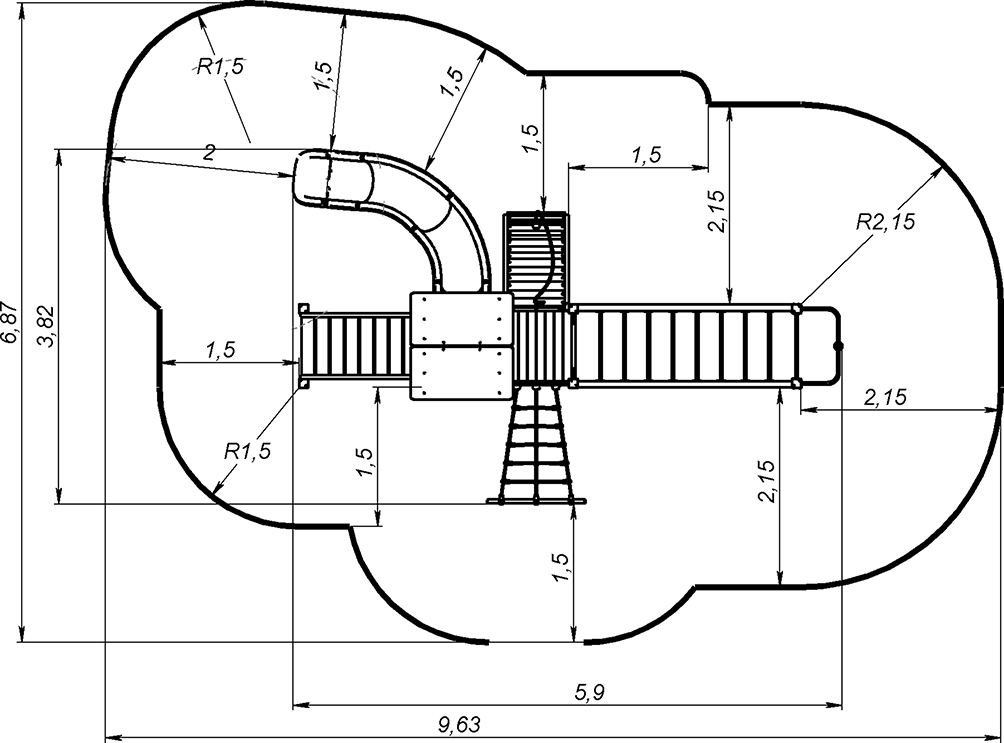

Зона безопасности

66,16 м

Высота спуска

1,5 м

Описание
Спецификация
Комплектация

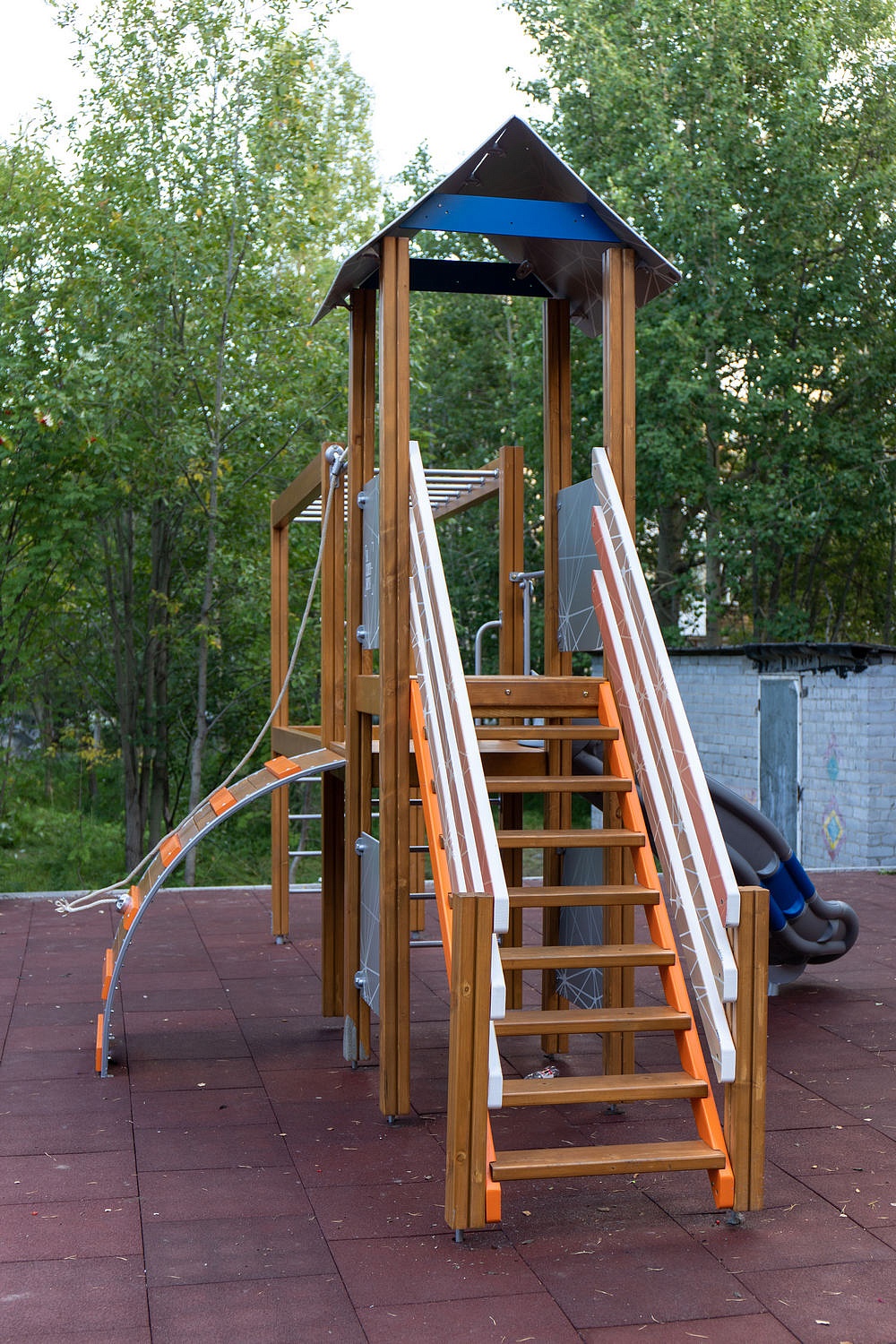

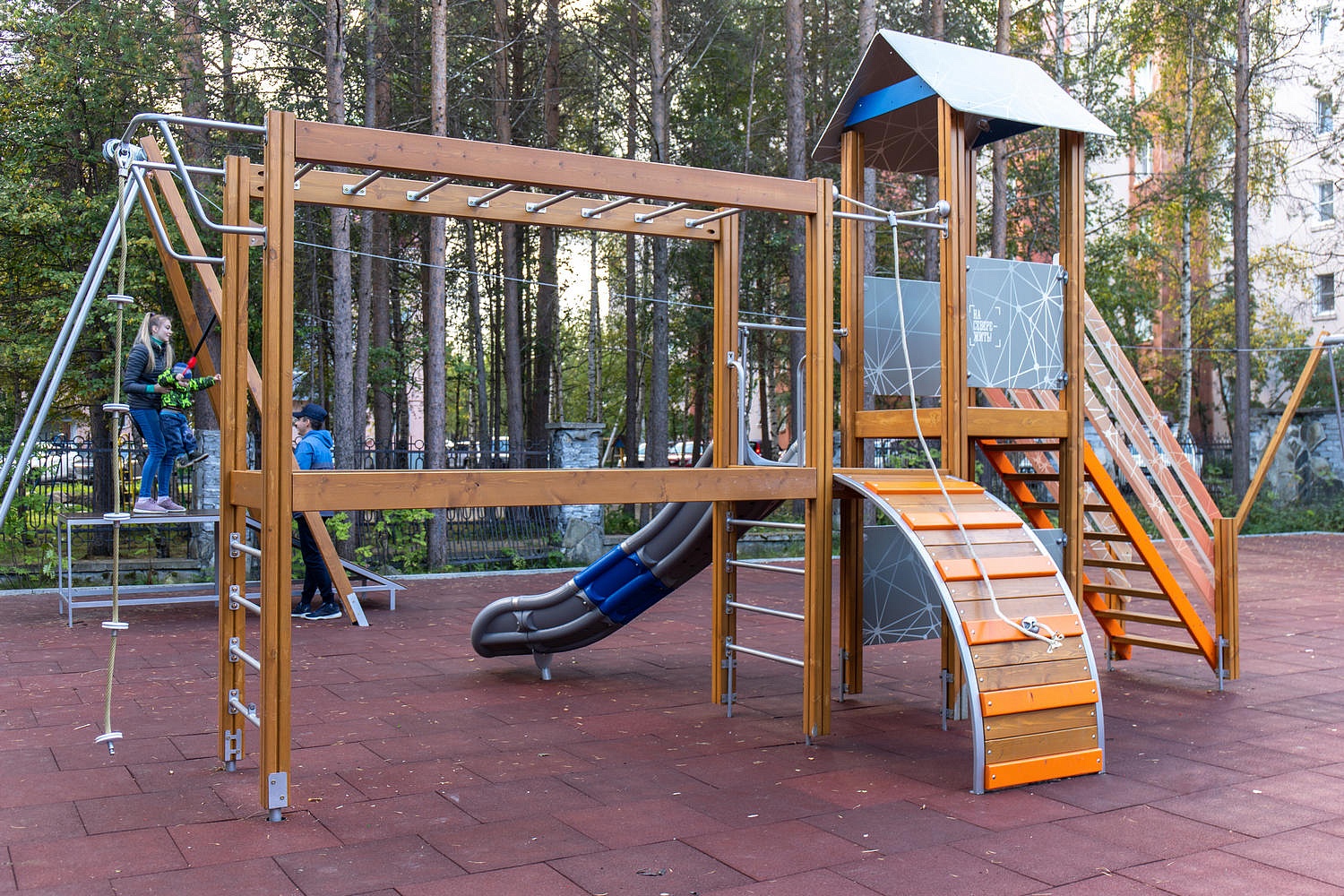

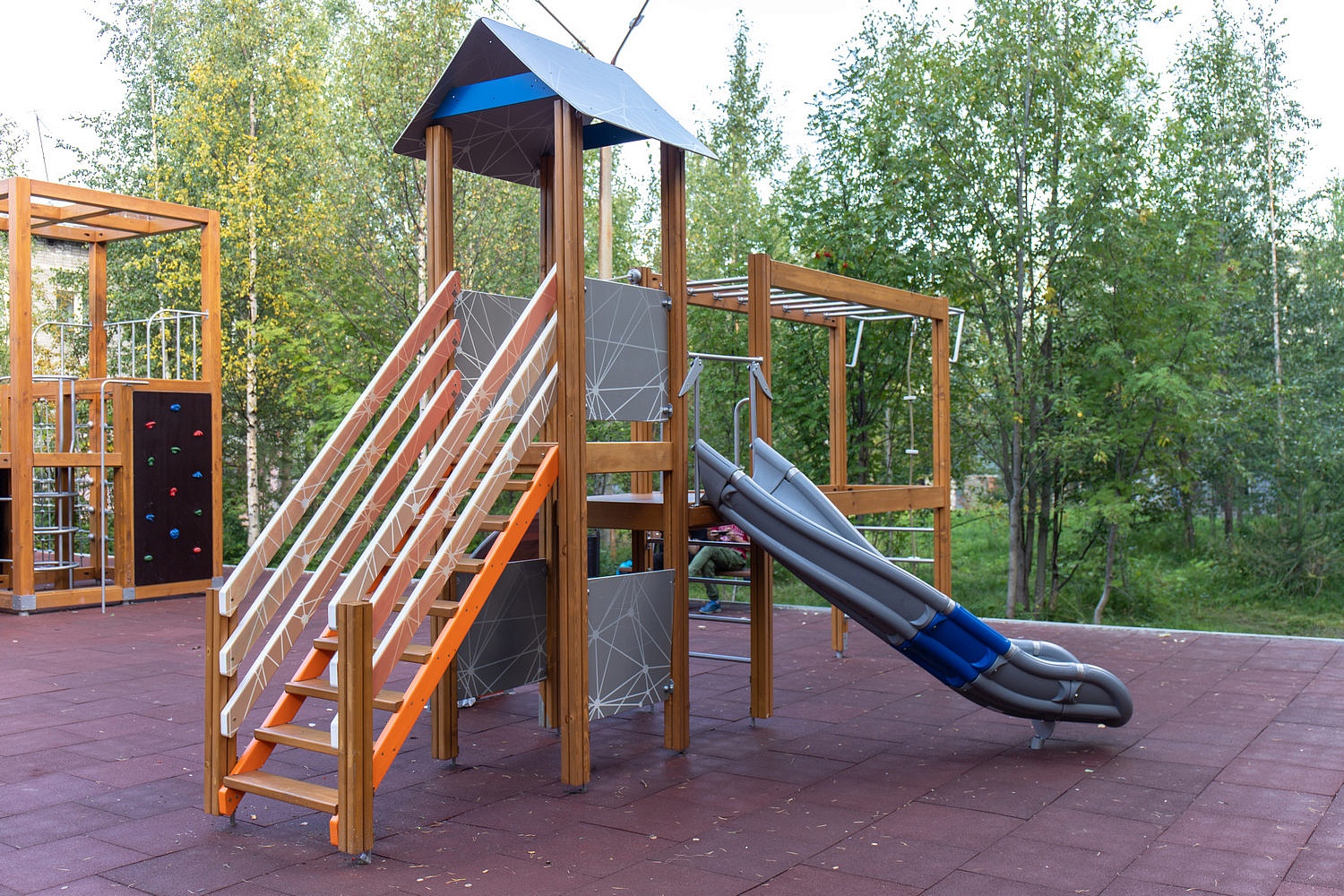

Фото на площадках
Видео
Файлы для скачивания

Постоянное движение – естественное состояние любого ребенка. Детские городки «ВегаГрупп» - это именно то место, где ребенок получает необходимую нагрузку, дышит свежим воздухом и активно проводит время.

Они наполнены разнообразными элементами, которые побуждают маленьких непосед прыгать, лазать, подтягиваться, карабкаться вверх и спускаться вниз. Каждый элемент городка ориентирован на тренировку и развитие различных навыков малыша, способствует не только физическому, но и умственному развитию ребенка. Ребенок учится взаимодействовать с другими детьми, строить отношения и познает правила поведения в обществе.

При проектировании и выборе материалов для производства, были учтены самые высокие требования безопасности, предъявляемые к детскому игровому и спортивному оборудованию не только в России, но и за рубежом.

Размеры:

Длина – не менее 5,7 м

Ширина – не менее 3,5 м

Высота – не менее 3,3 м

Техническое описание конструкции ***

Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик***.

Каркас городка должен быть выполнен из бруса размерами не менее 92*92 мм и двух разноуровневых деревянных площадок размером не менее 755*755 мм, изготовленных из досок размером не менее 30*90 мм.

Городок должен быть оснащен канатным лазом, деревометаллическим лазом с канатом, рукоходом и турником. Канатный лаз должен изготовляться из комбинированного каната диаметром не менее 16 мм. Деревометаллический лаз с канатом должен быть изготовлен из доски размерами не менее 20*90 мм.

Перемычки рукохода и лесенки должны быть изготовлены из металлической трубы диаметром не менее 26,8 мм с толщиной стенки не менее 2,8 мм. Турник должен быть изготовлен из металлической трубы диаметром не менее 26,8 мм с толщиной стенки не менее 2,8 мм.

Детский городок должен быть оборудован одним наборным спуском. Спуск должен быть изготовлен из линейного полиэтилена низкого давления методом ротоформования. Элементы составных пластиковых спусков должны быть скреплены между собой алюминиевыми соединительными вставками.

Поручень для входа спуска должен быть изготовлен из металлической трубы диаметром не менее 26,8 мм с толщиной стенки не менее 2,8 мм.

Боковые панели, крыша городка должны быть изготовлены из подготовленной фанеры толщиной не менее 10мм, окрашенного износостойкими красками на UV-принтере с нанесением стилистического изображения.

Все деревянные конструкции должны быть пропитаны современными составами, которые обеспечивают как образование лаковой пленки на поверхности, так и защиту древесины от влаги, перепадов температуры, плесени и насекомых, препятствуют выцветанию и структурному разрушению.

Все металлические конструкции должны быть предварительно подвергнуты защитному цинкованию. Окраска – полиэфирная порошковая с высокотемпературной сушкой.

Все болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны, защищены травмобезопасными колпачковыми гайками.

*** Данное описание носит рекомендательный характер.

Подробнее
- Каркас городка должен быть выполнен из бруса размерами не менее 92*92 мм и двух разноуровневых деревянных площадок размером не менее 755*755 мм, изготовленных из досок размером не менее 30*90 мм.
- Городок должен быть оснащен канатным лазом, деревометаллическим лазом с канатом, рукоходом и турником. Канатный лаз должен изготовляться из комбинированного каната диаметром не менее 16 мм. Деревометаллический лаз с канатом должен быть изготовлен из доски размерами не менее 20*90 мм.
- Перемычки рукохода и лесенки должны быть изготовлены из металлической трубы диаметром не менее 26,8 мм с толщиной стенки не менее 2,8 мм. Турник должен быть изготовлен из металлической трубы диаметром не менее 26,8 мм с толщиной стенки не менее 2,8 мм.
- Детский городок должен быть оборудован одним наборным спуском. Спуск должен быть изготовлен из линейного полиэтилена низкого давления методом ротоформования. Элементы составных пластиковых спусков должны быть скреплены между собой алюминиевыми соединительными вставками.
- Поручень для входа спуска должен быть изготовлен из металлической трубы диаметром не менее 26,8 мм с толщиной стенки не менее 2,8 мм.
- Все деревянные конструкции должны быть пропитаны современными составами, которые обеспечивают как образование лаковой пленки на поверхности, так и защиту древесины от влаги, перепадов температуры, плесени и насекомых, препятствуют выцветанию и структурному разрушению.
- Все болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны, защищены травмобезопасными колпачковыми гайками.
** Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.

*** Данное описание носит рекомендательный характер.
Подробнее
Комплектация

Столб (брус 92х92х900мм) (окраска дуб светлый + лак)

2

Столб (брус 92х92х2500мм) (окраска дуб светлый + лак)

4

Столб (брус 92х92х3000мм) (окраска дуб светлый + лак)

4

Закладная деталь под стойки 92х92 (цинкование)

8

Закладная деталь под брус 92х92 (Цинкование)

2

Накладка на столб (Фанера 12х97х97мм) (зеленая 6018)

6

Доска (40х90х728мм) площадки торцевая (окраска дуб светлый + лак)

9

Деревянная площадка 755х755 (СБ) (дуб светлый + лак) 2019

2

Лестница деревянная 1500 (Сб) 2019 (зеленая 6018 ступеньки дуб светлый + лак)

1

Перила лестницы 1500мм 2019 (Рисунок с 2ух сторон)

6

Доска (70х140х2328мм) рукохода 2400 (окраска дуб светлый + лак)

2

Доска (70х140х2328мм) без отверстий (окраска дуб светлый + лак)

2

Доска (20х90х620мм) лаза дощатого (окраска дуб светлый + лак)

12

Доска (40х90х620мм) лаза дощатого (зеленая 6018)

5

Доска (40х90х620мм) лаза дощатого под канат (зеленая 6018)

1

Перемычка L=750 мм d=26,8 (бриллиант)

8

Перемычка L=706 мм d=26,8 (бриллиант)

8

Закладная вилка под канатные лазы (бриллиант)

4

Турник для деревянных городков 2019 (бриллиант)

1

Консоль левая лаза дощатого на 1200мм (бриллиант)

1

Консоль правая лаза дощатого на 1200мм (бриллиант)

1

Поручень для входа 2019 дерево (Цинкование)

6

Уголок крепления универсальный 90° (отливка)

14

Уголок крепления к брусу 92х92 (штампованный) (цинкование)

16

Втулка капролоновая(L20 х ф20)

2

Канат с зацепами 2200 (зеленый)

1

Канат лаза дощатого на 1200мм (зеленый соединитель серый)

1

Канатный лаз на 1200 (зеленый соединитель серый)

1

Панель крыши (Фанера 12х800х1100мм) (Рисунок №1 Papercut с 2ух сторон)

2

Фронтон крыши (Фанера 12х130х790мм) (Зеленый 6018)

4

Треугольник крыши (Фанера 12х138х255мм) (Зеленый 6018)

2

Панель 2019 (Фанера 12х640х700мм) (Рисунок №1 Papercut с 2ух сторон)

2

Панель 2019 (Фанера 12х640х700мм) (Рисунок №2 Papercut с 2ух сторон)

2

Поручень для входа открытого спуска 2019 деревянные городки (Цинкование)

1

Панель боковая открытого спуска 2019 деревянные городки (Фанера 12х234х750 мм) (Зеленая 6018)

2

Пластина крепления открытого спуска 2019 (Фанера 12х134х80мм) (Серый 7040)

2

Доска (40х90х708мм) спуска 2019 (окраска дуб светлый + лак)

1

Элемент стартовый открытого спуска 2019 (серый RAL7045)

1

Элемент угловой открытого спуска 2019 (зеленый RAL6017)

2

Элемент гнутый открытого спуска 2019 (серый RAL7045)

1

Элемент финишный открытого спуска 2019 (серый RAL7045)

1

Труба соединительная алюминиевая (70х80) открытого спуска 2019

8

Закладная под финишный элемент открытого спуска 2019 (Цинкование)

1

Закладная №2 открытого спуска 2019 (Цинкование)

1

Штырь металлический под пятаки (сварка)

2

Шайба М8 DIN 9021 (ГОСТ 6958-70) усил, оц

54

Шайба М6 DIN 125 ГОСТ 11371-78 кр, оц

56

Гайка М6 (самокантрящаяся)

4

Шайба М10 DIN125 плоская

22

Гровер 10 оц.

3

Шуруп 8х80 DIN 571 шестигр гол, оц (глухарь)

92

Винт М8х75 DIN912 с внутр шестигр

2

Болт мебельный М6х50 DIN603

12

Болт М10х25

2

Саморез 5х50 потай гол, жел, оц

12

Гайка М8 (самоконтрящаяся)

2

Шпилька сантехническая м10х100мм (Шуруп-шпилька)

6

Саморез 8х80 Torx, по дереву, потай, желтый цинк

40

Винт М6х25 с полкругл. гол. с внутр. шест

4

Заглушка малая на болт (серая)

60

Саморез 6х40 Torx с прессшайбой по дер

5

Саморез 6х60 Torx с прессшайбой по дер

33

Саморез 8х60 Torx с прессшайбой по дер

80

Винт М10х70 ISO7380 полукр гол, внутр шестигр, нерж

2

Винт М10х40 ISO7380 полукр гол, внутр шестигр, нерж

2

Винт М10х45 ISO7380 полукр гол, внутр шестигр, нерж

2

Винт М6х20 ISO7380 полукр гол, внутр шестигр, нерж

40

Винт М6х30 ISO7380 полукр гол, внутр шестигр, нерж

8

Гайка М6 DIN 1587 колпачковая, шестигр, оц

84

Гайка М10 DIN 1587 колпачковая, шестигр, оц

3

Шайба М6 увелич.

32

Шайба М8 DIN 9021 усил, оц

42

Шайба М6 DIN 127 гроверная, оц

52

Болт мебельный М6х30

24

Болт М10х40 с внутренним шестигранником

1

Болт М10х60 DIN933 с шестигр гол, оц

16

Саморез 6х80 TORX, для дер конструкций, прессшайба

36

Болт М10х70 DIN 933 кв гол, полн резьба, оц.

2

Шильд для ДГ108 (городок Рязань) к комлектующей Панель боковая открытого спуска (К.02.18139.)

1
Фото на площадках
Видео
Файлы для скачивания
- Пакет изображений ДГ108.00.1.1
  скачать
- Модель ДГ108.00.1.1 (формат dwg)
  скачать
- 3D Модель ДГ108.00.1.1 (формат max)
  скачать
- Чертежи_ДГ108.00.1.zip
  скачать
скачать все файлы пакетом
