Детский городок "Нельская башня" (паттерн "Papercut") ДГ020.00.1

Детский городок "Нельская башня" (паттерн "Vector") ДГ020.00.10

идет загрузка 3D модели

размер

5.87 4.12 4.80 м

возраст

7-12 лет

В закладки

Возрастная группа

7-12 лет

Макс. кол-во человек

Макс. высота падения

1,3 м

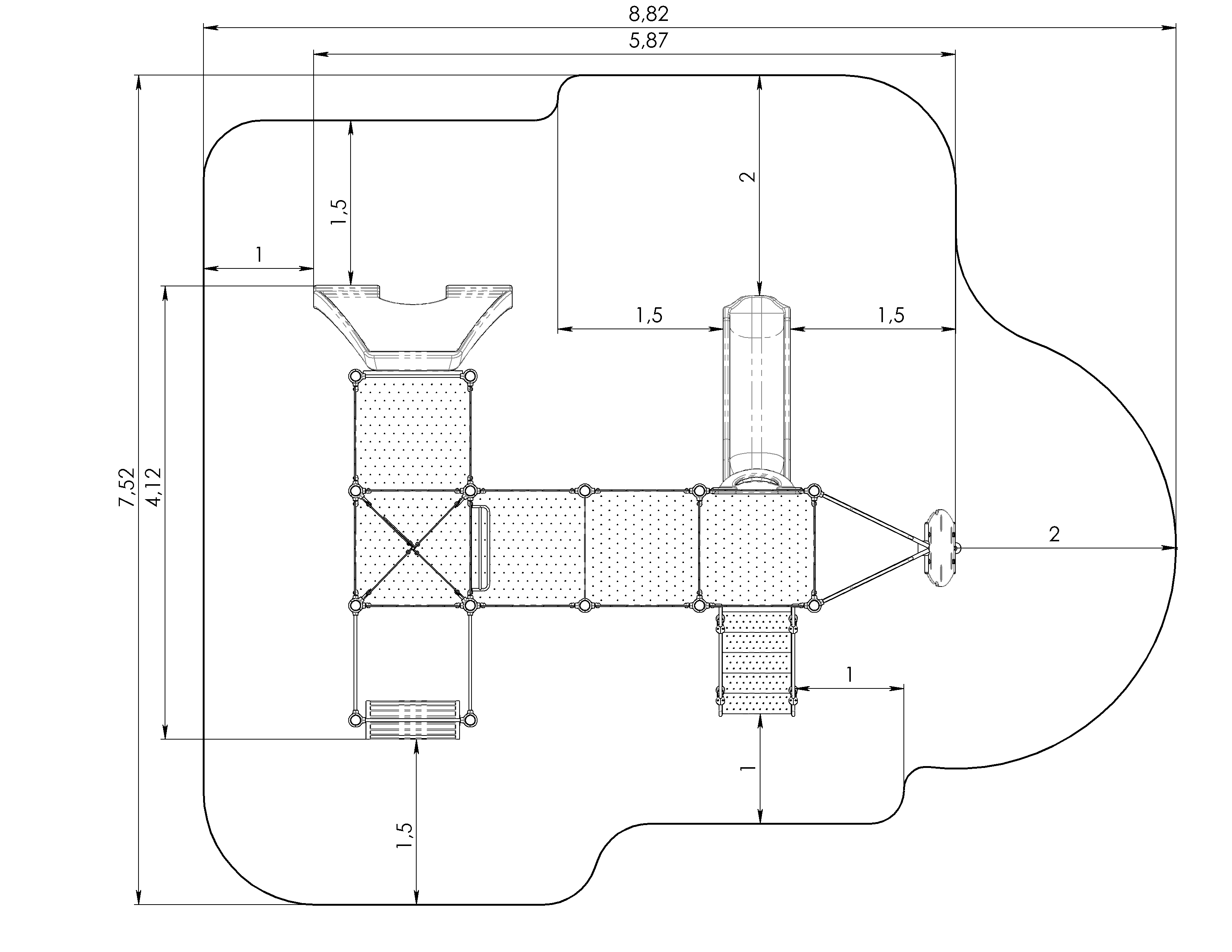

Зона безопасности

71,40 м

Высота спуска

0,9 м

Описание
Спецификация
Комплектация
Фото на площадках
Видео
Файлы для скачивания

Постоянное движение – естественное состояние любого ребенка. Детские городки «ВегаГрупп» - это именно то место, где ребенок получает необходимую нагрузку, дышит свежим воздухом и активно проводит время.

Они наполнены разнообразными элементами, которые побуждают маленьких непосед прыгать, лазать, подтягиваться, карабкаться вверх и спускаться вниз. Каждый элемент городка ориентирован на тренировку и развитие различных навыков малыша, способствует не только физическому, но и умственному развитию ребенка. Ребенок учится взаимодействовать с другими детьми, строить отношения и познает правила поведения в обществе.

При проектировании и выборе материалов для производства, были учтены самые высокие требования безопасности, предъявляемые к детскому игровому и спортивному оборудованию не только в России, но и за рубежом.

Подробнее
- Каркас городка должен быть выполнен из стальных опорных стоек, выполненных из трубы диаметром не менее 89 мм с толщиной стенки 2 мм, разноуровневых площадок основания с противоскользящей просечкой из стального листа с дополнительными ребрами жесткости толщиной не менее 1,5 мм.
- Детский городок должен быть оборудован одним открытым пластиковым спуском, лазом «Бастилия» и беговым барабаном.
- Спуск, барабан и лаз должны быть изготовлены из линейного полиэтилена низкого давления методом ротоформования.
- Лестница детского городка должна быть изготовлена из стального листа с дополнительными ребрами жесткости с противоскользящей просечкой толщиной не менее 1,5 мм и обязательно оборудована перилами из металлической трубы диаметром не менее 26,8 мм с толщиной стенки не менее 2,8 мм.
- Все болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны, защищены травмобезопасными колпачковыми гайками.
** Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.

*** Данное описание носит рекомендательный характер.
Подробнее
Комплектация

Стойка 1900 под бетонировку (Бриллиант)

2

Стойка 2300 под бетонировку (Бриллиант)

2

Стойка 2600 под бетонировку (Бриллиант)

2

Стойка 3500 под бетонировку (бриллиант)

8

Заглушка на стойку 89 (серая)

14

Площадка квадратная с пуклевкой 2016 (RAL 8019 антискользящая)

5

Лестница с пуклевкой 900 (RAL 8019 антискользящая)

1

Перила лестничные 2017 под вставку левые (бриллиант)

1

Перила лестничные 2017 под вставку правые (бриллиант)

1

Поручень для входа 2019 металл (бриллиант)

1

Порожек 300 (бриллиант)

1

Крепление крыши замка

4

Стойка четырехгранной крыши замка (бриллиант)

1

Перемычка L=920 мм d=26.8 (бриллиант)

3

Каркас металлический для арки Козырёк (бриллиант)

1

Кронштейн двойного спуска, Бастилии 2016 (коричневый)

1

Верхнее крепление лоппинга (бриллиант)

1

Кронштейн верхнего крепления лоппинга (бриллиант)

2

Нижняя опора лоппинга (бриллиант)

1

Втулка капролоновая лопинга

2

Рамка лопинга №7 (Печать с 2х сторон Камни металл бриллиант) (Сб)

1

Пластиковый козырёк передняя часть

1

Пластиковый козырёк задняя часть

1

Спуск одинарный прямой 60/90

1

Барабан пластиковый

1

Вал барабана

1

Втулка капролоновая для КЧ000

2

Фланец пластикового барабана

1

Лаз Бастилия

1

Панель (Фанера 12х740х850мм) (Печать с 2ух сторон Камни №1)

8

Вставка Фанера 12мм в перила лестничные (Рисунок №1 Камни с 2ух сторон)

2

Панель два окна (Фанера 12х850х1300мм) (Рисунок №1 Камни с 2ух сторон)

2

Панель три окна (Фанера 12х850х1300мм) (Рисунок №1 Камни с 2ух сторон)

1

Панель крыши (Фанера 12х296х1468мм)

4

Флажок (Фанера 12х320х400)

1

Панель зубья малая (Фанера 12х517х846мм) (Рисунок №1 Камни с 2ух сторон)

8

Панель зубья (Фанера 12х846х910мм) (Рисунок №1 Камни с 2ух сторон)

6

Полухомут с трубой (черный)

14

Полухомут без трубы (черный)

14

Полухомут без трубы (черный)

24

Полухомут с трубой (черный)

134

Полухомут без трубы (черный)

134

Тройник 27/27 (черный)

8

Держатель крепления панели фанерной 2016 (черный)

114

Штырь металлический с ушком для крепления спусков, бастилии, скалолаза у основания

4

Болт М6х20

4

Саморез 4,2х19 с пресс-шайбой и сверлом

160

Саморез 4,2х25 с пресс-шайбой и острым наконечником

16

Гайка М8 DIN934

16

Гайка М6

499

Болт М8х55 оц

4

Болт М8х50 DIN 933 с шестигр гол, оц

4

Болт М6х25

17

Саморез 4,2х25

8

Болт мебельный М8х50 (с полукр. головкой и кв. подг.)

14

Гайка М8 (самоконтрящаяся)

14

Заглушка малая на болт (серая)

142

Шайба квадратная для спусков

2

Заглушка пластиковая ф28 черн.

2

Винт М6х30 DIN912 цилиндр гол, внутр шестигр, оц

114

Винт М6х20 DIN 912 цилиндр гол, внутр шестигр, оц

32

Гайка М8 (колпачковая)

4

Саморез 4,2х51 с пресс-шайбой и сверлом

4

Саморез 5,5х25 кровельный, по мет, со сверл, оц

450

Шайба М8 DIN127 гроверная, оц

20

Болт М8х25 DIN933 шестигр гол

8

Шайба М6 увелич.

37

Винт М6х35 DIN912 цилиндр гол, внутр шестигр, оц

320

Болт мебельный М6х25 DIN603

10

Шайба М8 DIN 9021 усил, оц

176

Шайба М6 DIN 127 гроверная, оц

10

Болт М8х70 DIN 933 оц

9

Болт М6х70 оц.

2

Закладная под трубу ф89 (арматура 300мм) (сварка)

14

Шильд для ДГ020 (городок Нельская башня)

1
Фото на площадках
Видео
Файлы для скачивания
- Пакет изображений ДГ020.00.1
  скачать
- Модель ДГ020.00.1 (формат dwg)
  скачать
- 3D Модель ДГ020.00.1 (формат max)
  скачать
- Чертежи_ДГ020.00.zip
  скачать
скачать все файлы пакетом
