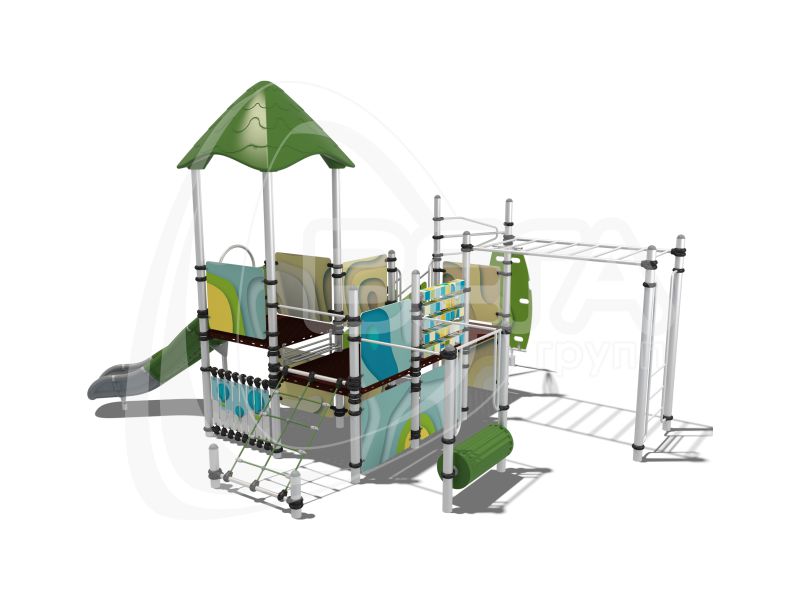

Детский городок "Фиджи" (паттерн "Papercut") ДГ008.1.1

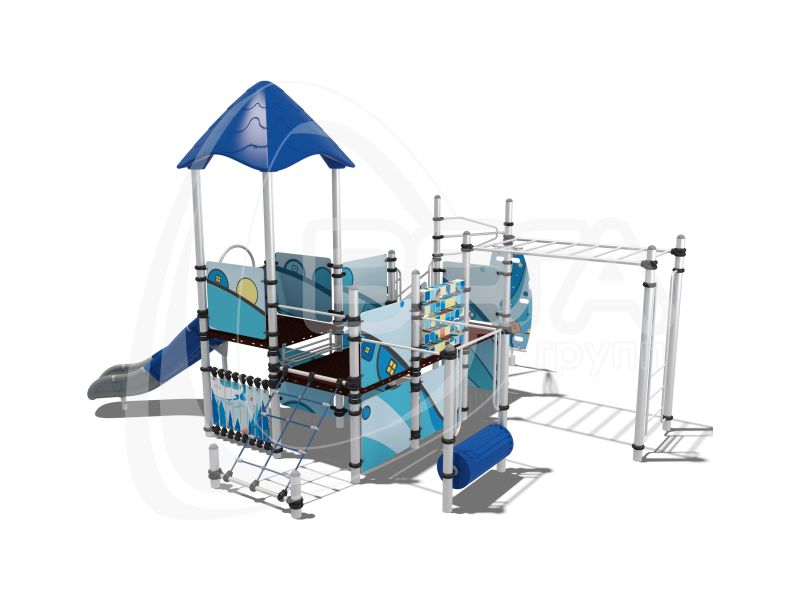

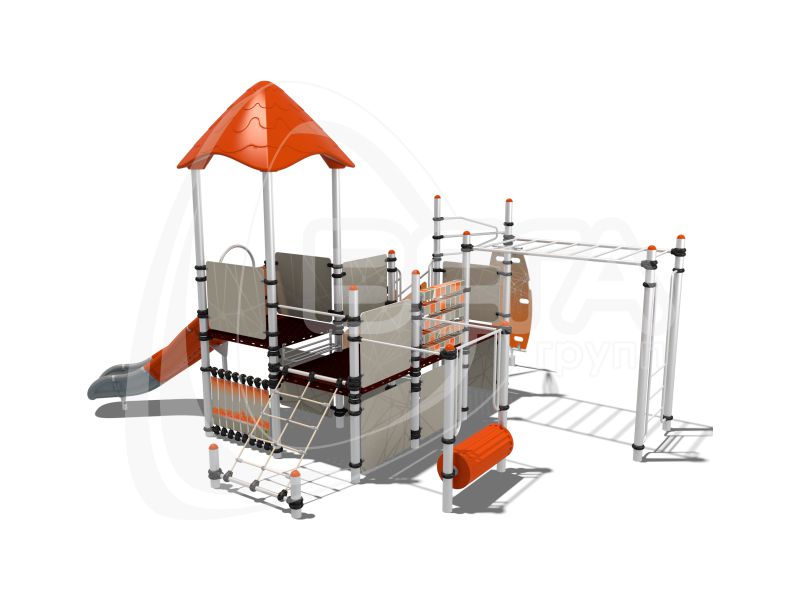

Детский городок "Фиджи" (паттерн "Vector") ДГ008.1.10

идет загрузка 3D модели

размер

6.14 5.34 3.79 м

возраст

7-12 лет

В закладки

Возрастная группа

7-12 лет

Макс. кол-во человек

Макс. высота падения

1,5 м

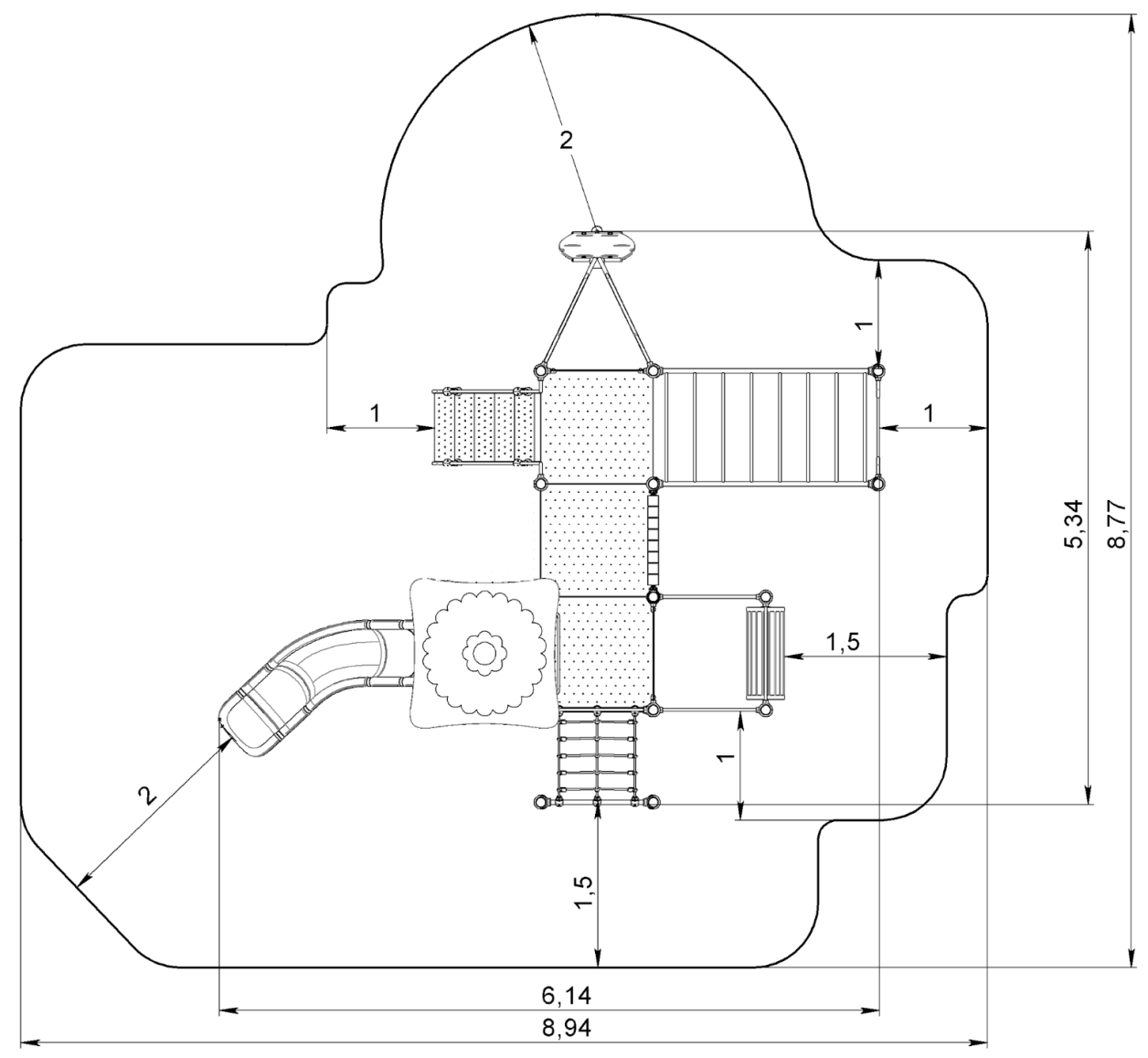

Зона безопасности

85,59 м

Высота спуска

1,2 м

Описание
Спецификация
Комплектация
Фото на площадках
Видео
Файлы для скачивания

Постоянное движение – естественное состояние любого ребенка. Детские городки «ВегаГрупп» - это именно то место, где ребенок получает необходимую нагрузку, дышит свежим воздухом и активно проводит время.

Они наполнены разнообразными элементами, которые побуждают маленьких непосед прыгать, лазать, подтягиваться, карабкаться вверх и спускаться вниз. Каждый элемент городка ориентирован на тренировку и развитие различных навыков малыша, способствует не только физическому, но и умственному развитию ребенка. Ребенок учится взаимодействовать с другими детьми, строить отношения и познает правила поведения в обществе.
При проектировании и выборе материалов для производства, были учтены самые высокие требования безопасности, предъявляемые к детскому игровому и спортивному оборудованию не только в России, но и за рубежом.

Размеры:
Длина - не менее 6 м

Ширина - не менее 5,1 м

Высота - не менее 3,6 м

Детский городок с одним прямым пластиковым спуском, одним изогнутым наборным пластиковым спуском, одной 4-хгранной пластиковой крышей, одним развивающим элементом «Лопинг», одним развивающим элементом «Кубики», одним развивающим элементом «Жалюзи», одним прямым рукоходом, одним элементом «Беговой барабан».

Техническое описание конструкции ***

Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик***.

Каркас городка должен быть выполнен из опорных стоек (стальная труба диаметром не менее 89мм, с толщиной стенки не менее 2,0мм.), площадок основания с противоскользящей просечкой (изготовленных методом вырубки из стального листа толщиной не менее 1,5мм и дополнительными ребрами жесткости).

Лестница должна быть изготовлена из металлического листа с дополнительными ребрами жесткости с противоскользящей просечкой толщиной не менее 1,5 мм и обязательно оборудована перилами из металлической трубы диаметром не менее 26,8 мм с толщиной стенки 2,8 мм.

Рукоход должен быть изготовлены из металлической трубы диаметром не менее 42,3мм и толщиной не менее 3,2 для каркаса и трубы диаметром не менее 26,8 мм и толщиной не менее 2,8мм для перемычек.

Верхнее крепление лопинга должно быть изготовлено из металлической трубы диаметром не менее 42,3 мм с толщиной стенки 2,8 мм. Нижняя опора лопинга должна быть изготовлена из металлической трубы диаметром не менее 89 мм с толщиной стенки 2,00 мм и фиксироваться при помощи кронштейна.

Боковые панели и вставки перил лестницы должны быть изготовлены из подготовленной фанеры толщиной не менее 10мм, окрашенного износостойкими красками на UV-принтере с нанесением стилистического изображения.

Развивающий элемент «Жалюзи» должен быть изготовлен из подготовленной фанеры толщиной не менее 10мм, окрашенного износостойкими красками на UV-принтере с нанесением стилистического изображения.

Развивающий элемент «Кубики» должен быть изготовлен из деревянного клееного бруса размерами не менее 96х96 мм.

Беговой барабан должен быть изготовлен из полиэтилена низкого давления методом ротоформования и оснащен валом, изготовленным из металлической трубы диаметром не менее 21,3 мм с толщиной стенки 2,8 мм.

Беговой барабан должен быть оснащен поручнем, изготовленным из металлической трубы диаметром не менее 26,8 мм, толщиной не менее 2,8мм.

Спуск должен быть изготовлен из линейного полиэтилена низкого давления методом ротоформования. Элементы составного пластикового спуска должны быть скреплены между собой алюминиевыми соединительными вставками.

Крыши должны быть изготовлены из линейного полиэтилена низкого давления методом ротоформования.

Все металлические элементы конструкции должны быть предварительно подвергнуты защитному цинкованию. Окраска – полиэфирная порошковая с высокотемпературной сушкой.

*** Данное описание носит рекомендательный характер.

Подробнее
- Каркас городка должен быть выполнен из опорных стоек (стальная труба диаметром не менее 89мм, с толщиной стенки не менее 2,0мм.), площадок основания с противоскользящей просечкой (изготовленных методом вырубки из стального листа толщиной не менее 1,5мм и дополнительными ребрами жесткости).
- Лестница должна быть изготовлена из металлического листа с дополнительными ребрами жесткости с противоскользящей просечкой толщиной не менее 1,5мм и обязательно оборудована перилами из металлической трубы диаметром не менее 26,8мм с толщиной стенки 2,8мм.
- Рукоход должен быть изготовлены из металлической трубы диаметром не менее 42,3мм и толщиной не менее 3,2мм для каркаса и трубы диаметром не менее 26,8 мм и толщиной не менее 2,8мм для перемычек.
- Верхнее крепление лопинга должно быть изготовлено из металлической трубы диаметром не менее 42,3 мм с толщиной стенки 2,8мм.
- Нижняя опора лопинга должна быть изготовлена из металлической трубы диаметром не менее 89 мм с толщиной стенки 2мм и фиксироваться при помощи кронштейна.
- Развивающий элемент «Кубики» должен быть изготовлен из деревянного клееного бруса размерами не менее 96х96 мм.
- Беговой барабан должен быть изготовлен из полиэтилена низкого давления методом ротоформования и оснащен валом, изготовленным из металлической трубы диаметром не менее 21,3мм с толщиной стенки 2,8мм.
- Беговой барабан должен быть оснащен поручнем, изготовленным из металлической трубы диаметром не менее 26,8мм, толщиной не менее 2,8мм.
- Спуски должны быть изготовлены из линейного полиэтилена низкого давления методом ротоформования.
- Элементы составного пластикового спуска должны быть скреплены между собой алюминиевыми соединительными вставками.
- Крыши должны быть изготовлены из линейного полиэтилена низкого давления методом ротоформования.
** Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.

*** Данное описание носит рекомендательный характер.
Подробнее
Комплектация

Стойка 800 под бетонировку (бриллиант)

2

Стойка 1900 под бетонировку (бриллиант)

2

Стойка 2300 под бетонировку (бриллиант)

4

Стойка 2600 под бетонировку (бриллиант)

3

Стойка 2900 под бетонировку (бриллиант)

2

Стойка 3500 под бетонировку (бриллиант)

4

Заглушка на стойку 89 (серая)

13

Площадка квадратная с пуклевкой 2016 (RAL 8019 антискользящая)

5

Перила лестничные 2017 под вставку левые (бриллиант)

1

Перила лестничные 2017 под вставку правые (бриллиант)

1

Лестница с пуклевкой 900 (RAL 8019 антискользящая)

1

Поручень для входа 2019 металл (бриллиант)

2

Порожек 300 (бриллиант)

2

Рукоход лесенка 2080 (хомут 42х89) (бриллиант)

1

Лесенка под рукоходы на новых хомутах (бриллиант)

1

Перемычка L=920 мм d=26.8 (бриллиант)

4

Перемычка L=920 мм d=42,3 (бриллиант)

2

Каркас металлический для арки Козырёк (бриллиант)

1

Верхнее крепление лоппинга (бриллиант)

1

Кронштейн верхнего крепления лопинга (бриллиант)

2

Нижняя опора лопинга (бриллиант)

1

Втулка капролоновая лопинга

2

Рамка лопинга №7

1

Барабан пластиковый

1

Вал барабана

1

Втулка капролоновая

2

Фланец пластикового барабана

1

Крыша пластиковая 4-гранная

1

Панель (Фанера 12х740х850мм)

1

Панель (Фанера 12х740х850мм)

1

Панель (Фанера 12х740х850мм)

1

Панель (Фанера 12х740х850мм)

1

Панель (Фанера 12х740х850мм)

1

Панель (Фанера 12х740х850мм)

1

Панель (Фанера 12х740х850мм)

1

Вставка Фанера 12мм в перила лестничные

2

Канатный лаз 1200 (650 (5шт.) х 1060 (3шт.))

1

Полухомут с трубой (черный)

14

Полухомут без трубы (черный)

14

Полухомут без трубы (черный)

36

Полухомут с трубой (черный)

66

Полухомут с трубой 89х42 (черный) (двойной)

8

Полухомут без трубы (черный)

82

Тройник 27/27 (черный)

24

Тройник 27/42 (черный)

6

Держатель крепления панели фанерной 2016 (черный)

54

Хомут пластиковый (чёрный)

4

Краб алюминиевый

4

Штырь металлический с ушком

2

Болт М6х20

9

Саморез 4,2х19 с пресс-шайбой и сверлом

160

Саморез 4,2х25 с пресс-шайбой и острым наконечником

8

Гайка М8 DIN934

8

Гайка М6

447

Болт М8х55 оц

4

Шайба М10 DIN125 плоская

20

Болт М6х25

14

Саморез 4,2х25

8

Болт М10х25

2

Болт мебельный М8х50 (с полукр. головкой и кв. подг.)

14

Гайка М8 (самоконтрящаяся)

14

Заглушка малая на болт (серая)

90

Шайба квадратная для спусков

2

Винт М10х70 ISO7380 полукр гол, внутр шестигр, нерж

2

Заглушка пластиковая ф28 черн.

2

Винт М6х30 DIN912 цилиндр гол, внутр шестигр, оц

54

Винт М6х20 DIN 912 цилиндр гол, внутр шестигр, оц

128

Винт 6х40 оцин.

8

Гайка М8 (колпачковая)

4

Саморез 4,2х51 с пресс-шайбой и сверлом

8

Саморез 5,5х25 кровельный, по мет, со сверл, оц

338

Шайба М8 DIN127 гроверная, оц

8

Болт М8х25 DIN933 шестигр гол

4

Шайба М6 увелич.

54

Винт М6х35 DIN912 цилиндр гол, внутр шестигр, оц

228

Болт мебельный М6х25 DIN603

4

Шайба М8 DIN 9021 усил, оц

93

Шайба М6 DIN 127 гроверная, оц

25

Болт М8х70 DIN 933 оц

9

Болт М10х60 DIN933 с шестигр гол, оц

16

Болт М6х70 оц.

2

Закладная под трубу ф89 (арматура 300мм) (сварка)

17

Комплект Фанера для панели Жалюзи (Фанера 12мм)

2

Перемычка L=920 мм d=26.8 (бриллиант)

2

Держатель крепления панели фанерной 2016 (черный)

16

Тройник 27/27 (черный)

16

Гайка М6

16

Гайка М6

64

Заглушка малая на болт (серая)

16

Винт М6х30 DIN912 цилиндр гол, внутр шестигр, оц

16

Винт М6х20 DIN 912 цилиндр гол, внутр шестигр, оц

64

Саморез 5,5х25 кровельный, по мет, со сверл, оц

16

Саморез 5,5х25 кровельный, по мет, со сверл, оц

32

Шайба М8 DIN 9021 усил, оц

16

Спуск одинарный волна 120

1

Закладная под спуск одинарный прямой 60/90

1

Каркас металлический для арки Козырёк (бриллиант)

1

Шайба М6 увелич.

4

Болт М6х25

2

Заглушка малая на болт (серая)

2

Шайба М6 DIN 127 гроверная, оц

2

Гайка М6

2

Пластиковый козырёк задняя часть

1

Болт М8х70 DIN 933 оц

9

Пластиковый козырёк передняя часть

1

Заглушки малые на болты

9

Шайба М8 DIN 9021 (ГОСТ 6958-70) усил, оц

9

Шильд для ДГ008.1 (городок Фиджи)

1
Фото на площадках
Видео
Файлы для скачивания
- Пакет изображений ДГ008.1.1
  скачать
- Модель ДГ008.1.1 (формат dwg)
  скачать
- 3D Модель ДГ008.1.1 (формат max)
  скачать
- Чертежи_ДГ008.1.zip
  скачать
скачать все файлы пакетом
