Детский городок "Крит" (паттерн "Vector") ДГ001.1.10

Детский городок "Крит" (паттерн "Fairytale") ДГ001.1.2

идет загрузка 3D модели

размер

5.23 3.79 3.19 м

возраст

3-7 лет

В закладки

Возрастная группа

3-7 лет

Макс. кол-во человек

Макс. высота падения

1,8 м

Зона безопасности

59,41 м

Высота спуска

0,9 м

Описание
Спецификация
Комплектация
Фото на площадках
Видео
Файлы для скачивания

Постоянное движение – естественное состояние любого ребенка. Детские городки «ВегаГрупп» - это именно то место, где ребенок получает необходимую нагрузку, дышит свежим воздухом и активно проводит время.

Они наполнены разнообразными элементами, которые побуждают маленьких непосед прыгать, лазать, подтягиваться, карабкаться вверх и спускаться вниз. Каждый элемент городка ориентирован на тренировку и развитие различных навыков малыша, способствует не только физическому, но и умственному развитию ребенка. Ребенок учится взаимодействовать с другими детьми, строить отношения и познает правила поведения в обществе.
При проектировании и выборе материалов для производства, были учтены самые высокие требования безопасности, предъявляемые к детскому игровому и спортивному оборудованию не только в России, но и за рубежом.

Подробнее
- Каркас городка должен быть выполнен из стальных опорных стоек, выполненных из трубы диаметром не менее 89мм с толщиной стенки 2мм, разноуровневых площадок основания с противоскользящей просечкой из стального листа с дополнительными ребрами жесткости толщиной не менее 1,5мм.
- Лестница детского городка должна быть изготовлена из стального листа с дополнительными ребрами жесткости с противоскользящей просечкой толщиной не менее 1,5мм и обязательно оборудована перилами из металлической трубы диаметром не менее 26,8мм с толщиной стенки не менее 2,8мм.
- Детский городок должен иметь один прямой открытый пластмассовый спуск и беговой барабан из линейного полиэтилена низкого давления, произведенными методом ротоформования.
- Городок должен быть оснащен канатным лазом и рукоходом. Канатный лаз должен изготовляться из комбинированного каната диаметром не менее 16мм. Рукоход должен быть изготовлен из металлической трубы диаметром не менее 42,3 мм и толщиной не менее 3,2мм и труб-перемычек диаметром не менее 26,8мм и толщиной не менее 2,8мм и крепиться с одной стороны к опорным стойкам детского городка, а с другой стороны к сварной лесенке для подъема к рукоходу.
- Все болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны, защищены травмобезопасными колпачковыми гайками.
** Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.

*** Данное описание носит рекомендательный характер.
Подробнее
Комплектация

Барабан пластиковый

1

Вал барабана

1

Вставка Фанера 12мм в перила лестничные

2

Втулка капролоновая

2

Держатель крепления панели фанерной 2016 (черный)

22

Заглушка на стойку 89 (серая)

6

Спуск одинарный прямой 60/90

1

Закладная под спуск одинарный прямой 60/90

1

Каркас металлический для арки Козырёк (бриллиант)

1

Пластиковый козырёк задняя часть

1

Пластиковый козырёк передняя часть

1

Крыша пластиковая 4-гранная

1

Лесенка под рукоходы на новых хомутах (бриллиант)

1

Лестница с пуклевкой 900 (RAL 8019 антискользящая)

1

Панель (Фанера 12х740х850мм)

1

Панель (Фанера 12х740х850мм)

2

Перемычка L=920 мм d=26.8 (бриллиант)

3

Перила лестничные 2017 под вставку левые (бриллиант)

1

Перила лестничные 2017 под вставку правые (бриллиант)

1

Площадка квадратная с пуклевкой 2016 (RAL 8019 антискользящая)

2

Полухомут с трубой 89х42 (черный) (двойной)

4

Полухомут с трубой (черный)

44

Полухомут без трубы (черный)

72

Порожек 300 (бриллиант)

1

Поручень для входа 2019 металл (бриллиант)

1

Рукоход лесенка 2080 (хомут 42х89) (бриллиант)

1

Стойка 1900 под бетонировку (бриллиант)

2

Стойка 2300 под бетонировку (бриллиант)

4

Стойка 2900 под бетонировку (бриллиант)

4

Тройник 27/27 (черный)

8

Фланец пластикового барабана

1

Шильд для ДГ001.1 (городок Крит)

1

Саморез 4,2х25 с пресс-шайбой и острым наконечником

4

Гайка М8 DIN934

22

Гайка М6

22

Гайка М6

156

Гайка М6

14

Болт М6х25

14

Саморез 4,2х25

8

Болт мебельный М8х50 (с полукр. головкой и кв. подг.)

8

Гайка М8 (самоконтрящаяся)

8

Закладная под трубу ф89 (арматура 300мм) (сварка)

10

Заглушка малая на болт (серая)

22

Заглушка малая на болт (серая)

66

Шайба квадратная для спусков

18

Винт М6х30 DIN912 цилиндр гол, внутр шестигр, оц

22

Винт М6х20 DIN 912 цилиндр гол, внутр шестигр, оц

32

Саморез 4,2х51 с пресс-шайбой и сверлом

4

Саморез 5,5х25 кровельный, по мет, со сверл, оц

22

Саморез 5,5х25 кровельный, по мет, со сверл, оц

136

Шайба М8 DIN127 гроверная, оц

22

Болт М8х25 DIN933 шестигр гол

4

Шайба М6 увелич.

16

Винт М6х35 DIN912 цилиндр гол, внутр шестигр, оц

124

Болт М8х100 DIN 933 с шестигр гол, оц

18

Шайба М8 DIN 9021 усил, оц

22

Шайба М8 DIN 9021 усил, оц

77

Шайба М6 DIN 127 гроверная, оц

8

Заглушки малые на болты

9

Болт М8х70 DIN 933 оц

9

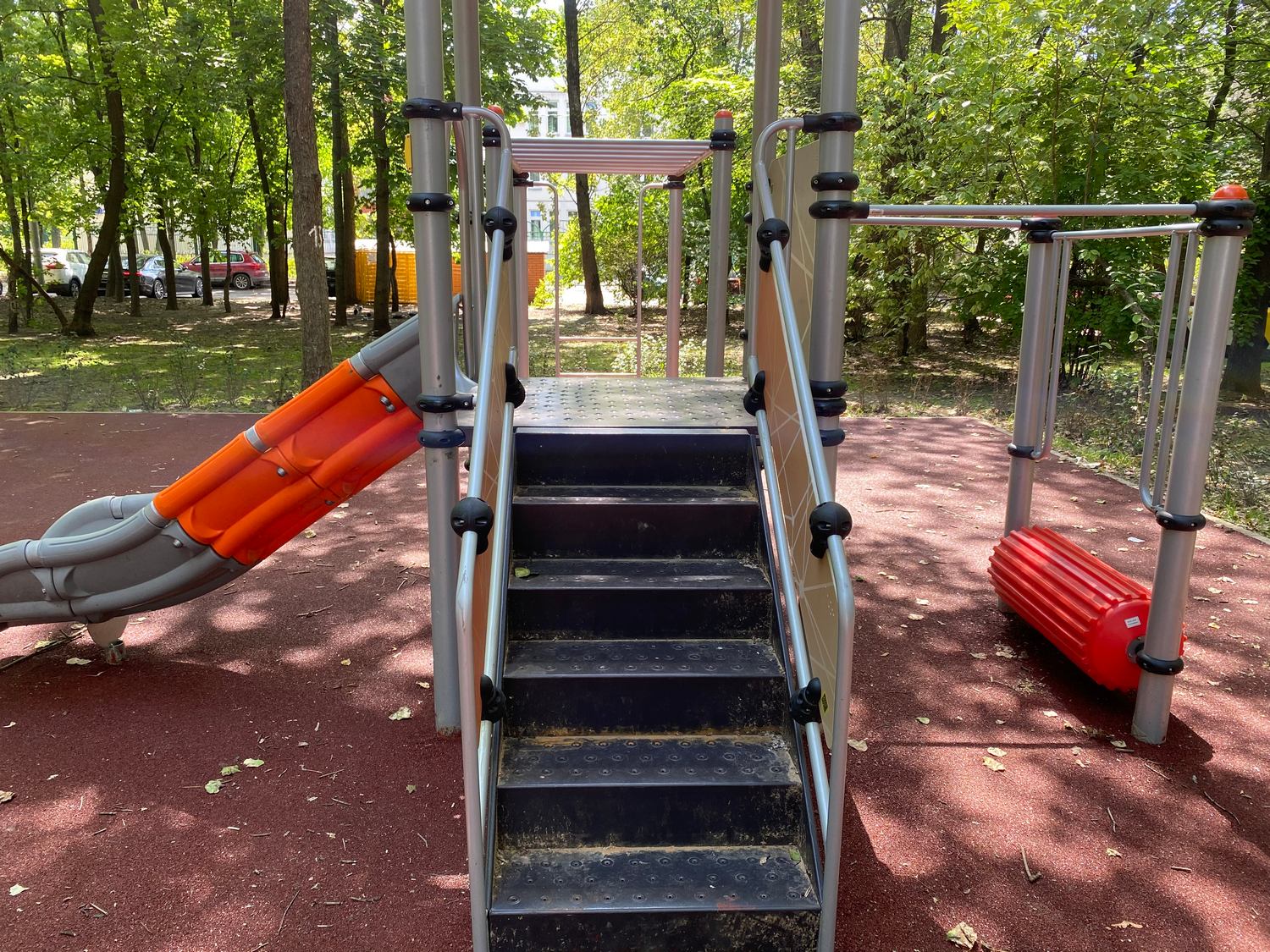

Фото на площадках
Видео
Файлы для скачивания
- Пакет изображений ДГ001.1.10
  скачать
- Модель ДГ001.1.10 (формат dwg)
  скачать
- 3D Модель ДГ001.1.10 (формат max)
  скачать
- Чертежи_ДГ001.1.zip
  скачать
скачать все файлы пакетом
