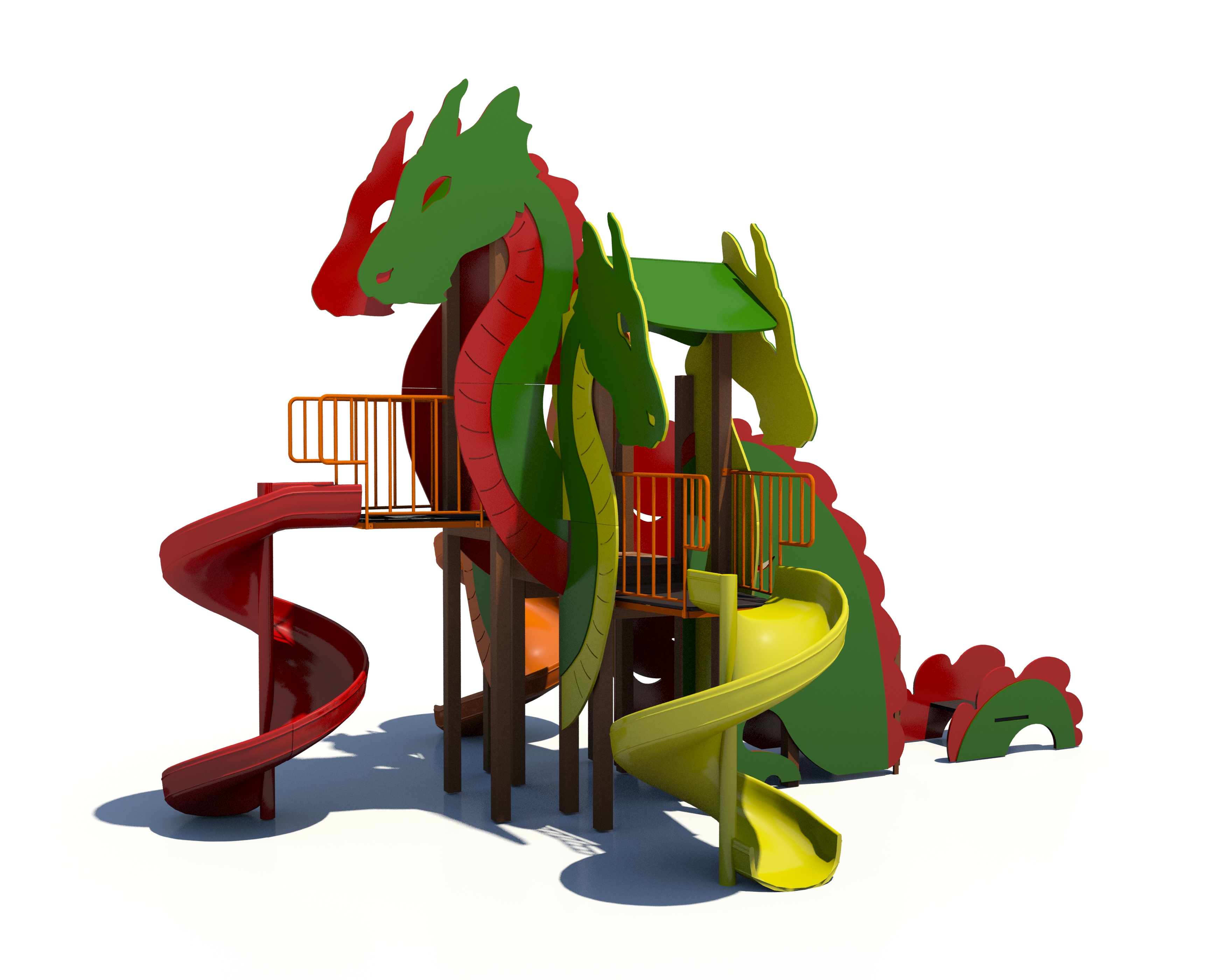

Детский городок «Змей» ДГ3013.02.00

Оборудование предназначено для детей 7 - 12 лет. Дети младше 7 лет строго под присмотром взрослых.

Условия монтажа

Монтаж оборудования может проводиться предприятием-изготовителем или другими юридическими и физическими лицами, располагающими необходимой для этого материально-технической базой и квалификацией.

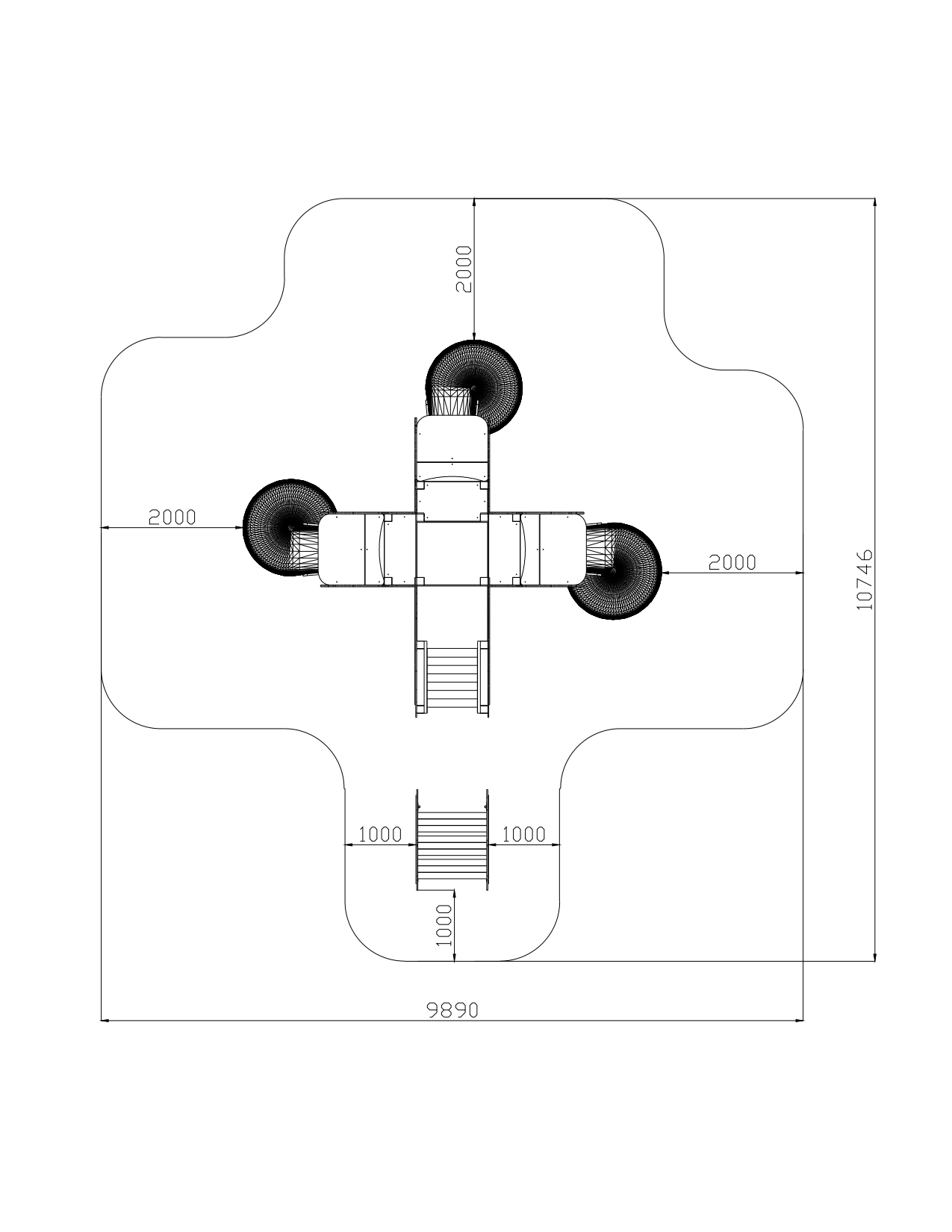

Установка оборудования проводится на ровной площадке, свободной от насаждений (см. рекомендации Министерства Регионального Развития РФ от 27 декабря 2011 г. № 613 "Об утверждении Методических рекомендаций по разработке норм и правил по благоустройству территорий муниципальных образований").

Перед началом монтажа необходимо:
- изучить документацию;
- проверить комплектность согласно разделу 3 настоящего паспорта;
- при проведении монтажных работ необходимо соблюдать требования безопасности.

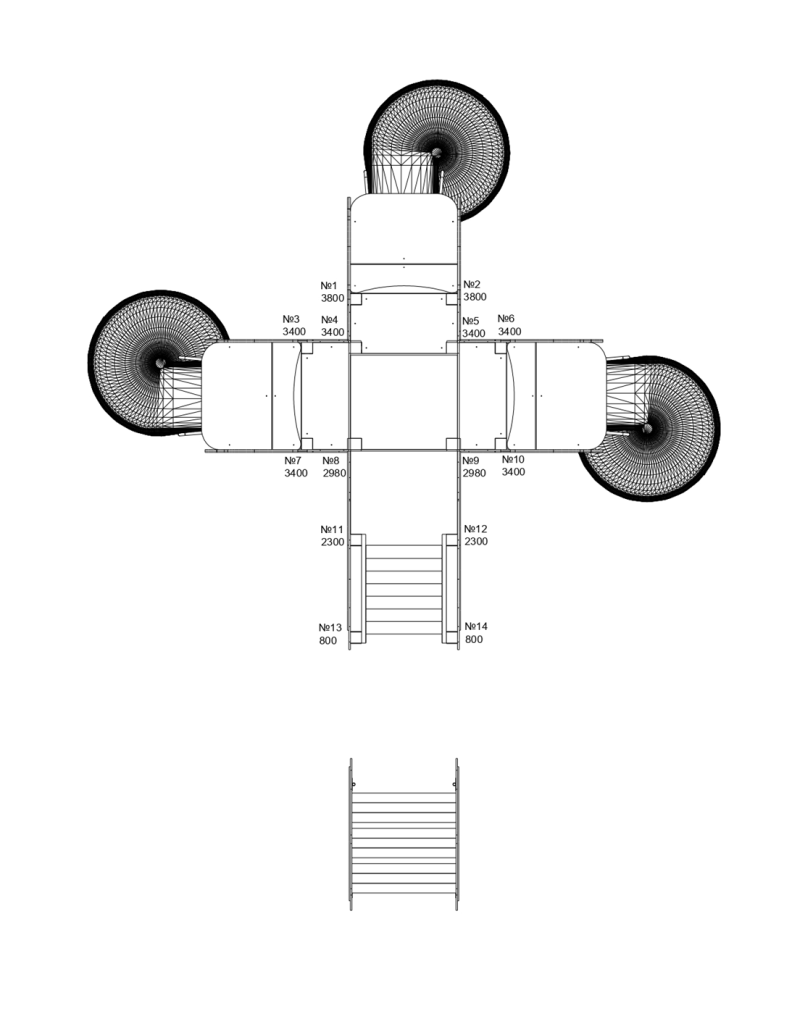

Требования к фундаменту, описание конструкции и Схема размещения фундамента, требования к анкерному креплению

Фундаменты должны соответствовать следующим требованиям:
- конструкция фундамента не должна допускать создание опасностей (размыкания, удар). При наличии сыпучего покрытия (например, песка) фундамент закладывается одним из следующих способов:
- глубина от поверхности покрытия игровой площадки до верха фундамента конической формы должна быть не менее 200 мм;
- фундамент должен быть надежно закрыт оборудованием или его частями (например, основной фундамент карусели).
- Любые части, которые выступают из фундаментов, например - концы анкерных болтов, должны располагаться на глубине не менее 400 мм от уровня поверхности игровой площадки, если они не будут эффективно закрыты и заделаны резиновым ударопоглощающим покрытием, необходимой толщины, согласно высоты свободного падения.

Изготовитель наносит (обозначает) на оборудовании базовую отметку заглубления способом, обеспечивающим ее сохранность в течение периода эксплуатации оборудования. Например - окончание забетонированной части трубы - стойки (закладной) до наваренной арматуры, является базовой отметкой глубины бетонировки.

Фундамент заливается бетонным раствором (марка цемента – не ниже М 250).

Возможна бесфундаментная (анкерная) установка оборудования, с изменениями оборудования под данное крепление (от производителя). Устанавливать на бетонном основании не менее 200 мм, при этом перемещение оборудования, в любом направлении, не допускается.

Примечание:

*Расстояние от финишного покрытия до стойки бруса должно быть строго 50 мм. При несоблюдении данного размера производитель не несет ответственности за устойчивость конструкции

** Для предотвращения загрязнения стоек оборудования, перед началом выполнения работ, обернуть стойки оборудования защитным материалом (скотч, стрейч пленка), которая снимается только после полного выполнения работ на площадке, включая устройство основания резинового или иного покрытия.

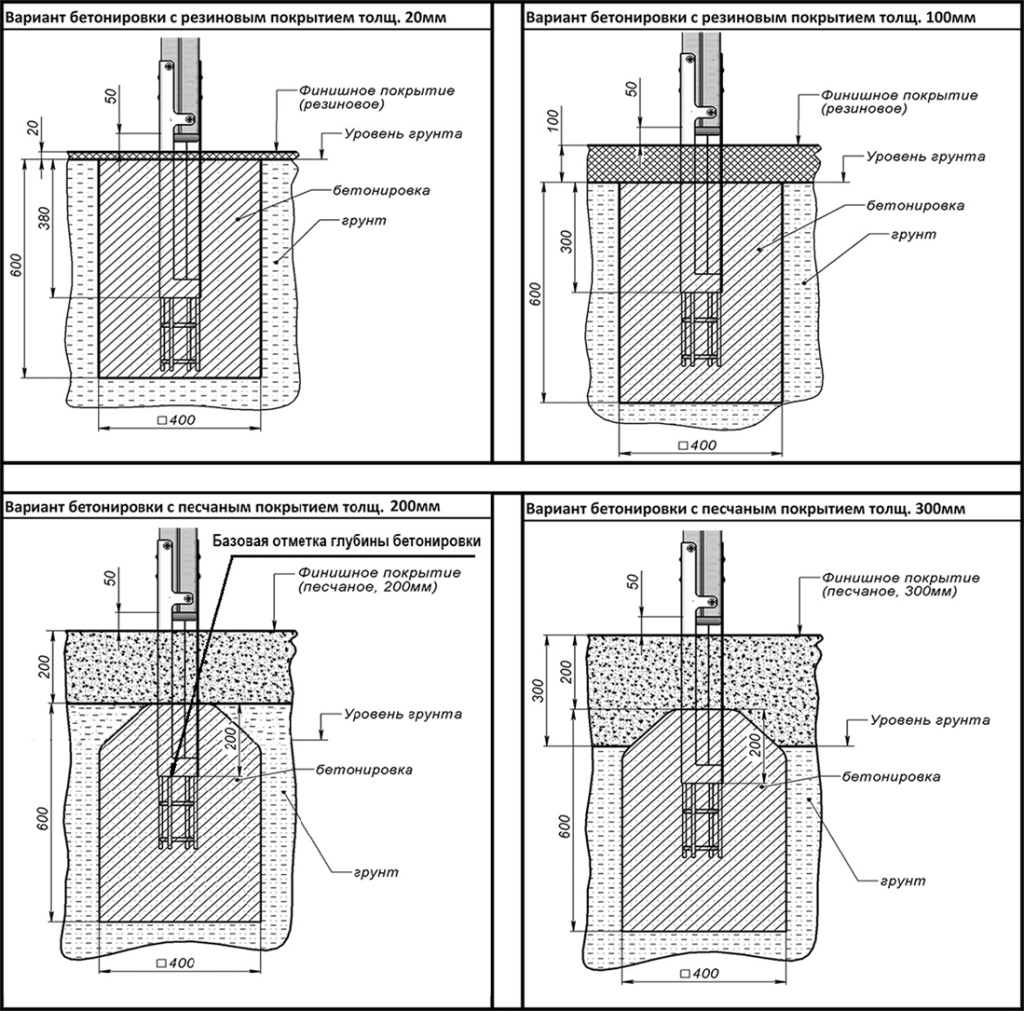

Бетонировка стоек усиленная

* Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.
